Wentylatory » Kanałowe
ILT/ILB
Zapytanie o produkt
ILT/ILB
Konstrukcja
Wentylator kanałowy przeznaczony do montażu w dowolnej pozycji w prostokątnych kanałach wentylacyjnych. Obudowa z galwanizowanej blachy stalowej. Wirnik z łopatkami pochylonymi do przodu z galwanizowanej blachy stalowej, wyważony dynamicznie zgodnie z normą ISO 1940. Wentylatory mogą pracować w temp. -40°C +70°C. Standardowo są wyposażone w puszkę przyłączeniową na przewodzie o dł. 800 mm.
Wentylator kanałowy przeznaczony do montażu w dowolnej pozycji w prostokątnych kanałach wentylacyjnych. Obudowa z galwanizowanej blachy stalowej. Wirnik z łopatkami pochylonymi do przodu z galwanizowanej blachy stalowej, wyważony dynamicznie zgodnie z normą ISO 1940. Wentylatory mogą pracować w temp. -40°C +70°C. Standardowo są wyposażone w puszkę przyłączeniową na przewodzie o dł. 800 mm.
Silnik elektryczny
Asynchroniczny trójfazowy 220-240 / 380-415 V, 50 Hz lub jednofazowy 220-240 V, 50 Hz. Stopień ochrony IP 55, klasa izolacji F. Silniki posiadają termiczne zabezpieczenie uzwojenia przed przeciążeniem i są przystosowane do regulacji prędkości obrotowej.
|
Typ
|
nmax [obr./min] |
Pmax [W] |
I [A] |
Wydajność max [m3/h] |
[db(A)] | Max. temp. pracy [oC] |
Regulator | Masa [kg] |
Nr artykułu | ||
| 230V | 400 V | 230 V | 400 V | ||||||||
| 4 BIEGUNY JEDNOFAZOWE | |||||||||||
|
ILB/4-200
|
1240
|
240
|
1,15
|
|
1090
|
57
|
70
|
RMB-1,5
|
|
15
|
41020010
|
|
ILB/4-225
|
1130
|
520
|
2,45
|
|
1670
|
56
|
70
|
RMB-3,5
|
|
20
|
41020030
|
|
ILB/4-250
|
1130
|
950
|
4,4
|
|
2350
|
60
|
40
|
RMB-8
|
|
25
|
41020070
|
| 6 BIEGUNÓW JEDNOFAZOWE | |||||||||||
|
ILB/6-225
|
800
|
200
|
1
|
|
1080
|
48
|
75
|
RMB-1,5
|
|
20
|
41020050
|
|
ILB/6-250
|
800
|
310
|
1,5
|
|
1500
|
49
|
50
|
RMB-3,5
|
|
25
|
41020090
|
|
ILB/6-285
|
825
|
660
|
3,2
|
|
2650
|
55
|
60
|
RMB-8
|
|
32
|
41020120
|
|
ILB/6-315
|
810
|
710
|
3,4
|
|
2780
|
57
|
60
|
RMB-8
|
|
40
|
41020150
|
|
ILB/6-355
|
800
|
1300
|
6,3
|
|
4070
|
60
|
60
|
RMB-8
|
|
60
|
41020170
|
| 4 BIEGUNY TRÓJFAZOWE | |||||||||||
|
ILT/4-200
|
1270
|
260
|
0,9
|
0,52
|
1150
|
59
|
70
|
|
RMT-1,5
|
15
|
41020020
|
|
ILT/4-225
|
1160
|
500
|
1,7
|
0,98
|
1700
|
58
|
70
|
|
RMT-1,5
|
20
|
41020040
|
|
ILT/4-250
|
1170
|
930
|
3
|
1,77
|
2650
|
62
|
50
|
|
RMT-2,5
|
25
|
41020080
|
|
ILT/4-285
|
1070
|
1260
|
4,15
|
2,4
|
3100
|
61
|
60
|
|
RMT-5
|
32
|
41020110
|
|
ILT/4-315
|
1390
|
2440
|
8
|
4,6
|
4160
|
68
|
45
|
|
RMT-8
|
42
|
41020140
|
|
ILT/4-355
|
1330
|
5690
|
|
9,1
|
7760
|
70
|
60
|
|
RMT-12
|
65
|
41020145
|
|
ILT/4-400
|
1350
|
6350
|
|
11,4
|
7765
|
69
|
60
|
|
|
80
|
41020195
|
|
ILT/4-450
|
1360
|
8360
|
|
14,6
|
8940
|
66
|
60
|
|
|
100
|
41020215
|
| 6 BIEGUNÓW TRÓJFAZOWE | |||||||||||
|
ILT/6-225
|
840
|
220
|
1
|
0,57
|
1185
|
50
|
75
|
|
RMT-1,5
|
20
|
41020060
|
|
ILT/6-250
|
800
|
280
|
1
|
0,57
|
1630
|
51
|
60
|
|
RMT-1,5
|
25
|
41020100
|
|
ILT/6-285
|
840
|
670
|
2,3
|
1,33
|
2700
|
56
|
70
|
|
RMT-2,5
|
32
|
41020130
|
|
ILT/6-315
|
900
|
710
|
2,5
|
1,44
|
2820
|
57
|
75
|
|
RMT-2,5
|
40
|
41020160
|
|
ILT/6-355
|
875
|
1380
|
5,2
|
3
|
4200
|
61
|
70
|
|
RMT-5
|
65
|
41020180
|
|
ILT/6-400
|
950
|
3000
|
11
|
6,37
|
7400
|
66
|
60
|
|
RMT-8
|
80
|
41020200
|
|
ILT/6-450
|
900
|
5350
|
17,3
|
10
|
10850
|
67
|
40
|
|
|
100
|
41020220
|
| 8 BIEGUNÓW TRÓJFAZOWE | |||||||||||
|
ILT/8-355
|
660
|
614
|
2,31
|
1,33
|
3030
|
52
|
70
|
|
RMT-2,5
|
65
|
41020190
|
|
ILT/8-400
|
700
|
1340
|
6,82
|
3,94
|
5350
|
59
|
40
|
|
RMT-5
|
80
|
41020210
|
|
ILT/8-450
|
675
|
2380
|
7,71
|
4,45
|
8000
|
61
|
70
|
|
RMT-8
|
100
|
41020230
|
* Mierzone w odległości 1 m od wentylatora. Wentylator umieszczony w kanale.
|

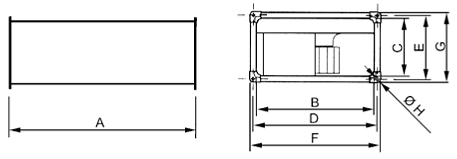

Typ
|
A | B | C | D | E | F | G | ØH |
|
200
|
505
|
400
|
198
|
420
|
220
|
440
|
240
|
9
|
|
225
|
535
|
500
|
248
|
520
|
270
|
540
|
290
|
9
|
|
250
|
565
|
500
|
298
|
520
|
320
|
540
|
340
|
9
|
|
285
|
645
|
600
|
298
|
620
|
320
|
640
|
340
|
9
|
|
315
|
725
|
600
|
348
|
620
|
370
|
640
|
390
|
9
|
|
355
|
785
|
700
|
398
|
720
|
420
|
740
|
440
|
9
|
|
400
|
885
|
800
|
498
|
820
|
520
|
840
|
540
|
9
|
|
450
|
985
|
1000
|
498
|
1020
|
520
|
1040
|
540
|
9
|
Seria wentylatorów ILT/ILB znajduje zastosowanie w różnorodnych instalacjach wentylacji mechanicznej. Przykładowe zastosowanie: wentylacja wywiewna i nawiewna mieszkań, biur, sklepów, barów, kawiarni, restauracji.
