Wentylatory » Kanałowe
CAB
Konstrukcja
Wentylatory z obudową dźwiękochłonną typu CAB polecane są do systemów wentylacji, w których jednym z ważniejszych parametrów jest poziom głośności. Obudowa z galwanizowanej blachy stalowej i wyposażona w ognioodporną izolację akustyczną z włókna szklanego (M0) o grubości
50 mm. Wirnik z łopatkami pochylonymi do przodu z galwanizowanej blachy stalowej. Króćce wlotowy i wylotowy o profilu okrągłym są wyposażone w gumowe uszczelki. Łatwo otwierana obudowa umożliwia dostęp do wirnika i silnika bez demontażu wentylatora z instalacji. Pokrywa obudowy jest wyposażona w zamki umożliwiające jej szybkie zdjęcie bez użycia dodatkowych narzędzi. Wszystkie modele są również wyposażone w cztery wsporniki montażowe umożliwiające instalację wentylatora na ścianie, podłodze lub suficie.
Wentylatory z obudową dźwiękochłonną typu CAB polecane są do systemów wentylacji, w których jednym z ważniejszych parametrów jest poziom głośności. Obudowa z galwanizowanej blachy stalowej i wyposażona w ognioodporną izolację akustyczną z włókna szklanego (M0) o grubości
50 mm. Wirnik z łopatkami pochylonymi do przodu z galwanizowanej blachy stalowej. Króćce wlotowy i wylotowy o profilu okrągłym są wyposażone w gumowe uszczelki. Łatwo otwierana obudowa umożliwia dostęp do wirnika i silnika bez demontażu wentylatora z instalacji. Pokrywa obudowy jest wyposażona w zamki umożliwiające jej szybkie zdjęcie bez użycia dodatkowych narzędzi. Wszystkie modele są również wyposażone w cztery wsporniki montażowe umożliwiające instalację wentylatora na ścianie, podłodze lub suficie.
Silnik elektryczny
Wentylatory wyposażone są w asynchroniczne, jednofazowe silniki 220-240V, 50 Hz z łożyskami kulkowymi zgodne ze standardami UNE 20-113 i IEC 34-1, o stopniu ochrony IP44 (modele od
CAB-125 do 250-N) lub IP 55 (CAB-315 do 400) i klasie izolacji uzwojenia B. Wszystkie silniki są przystosowane do napięciowej regulacji prędkości obrotowej.
|
Typ
|
wirnik [mm] |
nmax [obr./min] |
Pmax [W] |
Imax [A] |
Wydajność max [m3/h] |
[db(A)]*
|
Reg. | Masa [kg] |
Nr artykułu | ||
| Wlot | Wylot | Emitowany | |||||||||
|
CAB-125
|
140/059
|
1350
|
50
|
0,2
|
240
|
46
|
33
|
29
|
REB-1N
|
16
|
41002400
|
|
CAB-160
|
140/059
|
1750
|
95
|
0,4
|
390
|
54
|
40
|
35
|
REB-1N
|
18
|
41020410
|
|
CAB-200
|
133/126
|
2000
|
180
|
0,7
|
695
|
55
|
45
|
37
|
REB-1N
|
22
|
41020420
|
|
CAB-250
|
180/184
|
1320
|
200
|
0,8
|
1250
|
57
|
41
|
33
|
REB-1N
|
25
|
41020430
|
|
CAB-250N
|
146/180
|
2000
|
350
|
1,5
|
1140
|
62
|
45
|
38
|
REB-2,5N
|
27
|
41020435
|
|
CAB-315
|
180/240
|
1400
|
500
|
2,8
|
2100
|
63
|
50
|
37
|
REB-5
|
33
|
41020440
|
|
CAB-315N
|
240/180
|
1400
|
780
|
3,24
|
2600
|
70
|
53
|
48
|
REB-5
|
33
|
41020441
|
|
CAB-355
|
240/240
|
1400
|
1100
|
4,8
|
3150
|
68
|
53
|
44
|
REB-5
|
35
|
41020445
|
|
CAB-400
|
240/240
|
1400
|
1100
|
4,80
|
3500
|
70
|
56
|
44
|
REB-5
|
35
|
41020450
|
* Mierzone w odległości 1,5m, przy 2/3 wydajności maksymalnej.
** Pomiar przy wlocie oraz wylocie umieszcznych w kanale
|

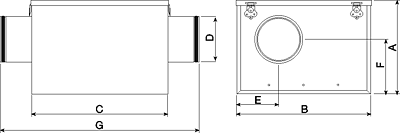

Typ
|
A | B | C | ØD | E | F | G |
|
CAB-125
|
273
|
388
|
395
|
125
|
125
|
162
|
505
|
|
CAB-160
|
273
|
388
|
395
|
160
|
143
|
162
|
505
|
|
CAB-200
|
328
|
430
|
365
|
200
|
216
|
210
|
475
|
|
CAB-250
|
383
|
525
|
450
|
250
|
263
|
237
|
560
|
|
CAB-315
|
443
|
600
|
505
|
315
|
301
|
264
|
615
|
|
CAB-355
|
513
|
660
|
600
|
400
|
331
|
292
|
710
|
|
CAB-400
|
513
|
660
|
600
|
400
|
331
|
292
|
710
|
Bardzo cicha praca sprawia, ze CAB jest idealny do wentylacji budynków użyteczności publicznej, bibliotek, sal konferencyjnych, biur, restauracji, sal szkolnych, studiów dźwiękowych, etc.
