Konstrukcja
Wentylator osiowy przeznaczony do montażu kanałowego. Obudowa spawana z blachy stalowej malowana farbą proszkową. Wirnik z poliamidu wzmacnianego włóknem szklanym, piasta aluminiowa. Wentylatory mogą pracować w temperaturze -15°C +40°C. Kierunek przepływu wirnik-silnik. Na życzenie mogą być dostarczone urządzenia dostosowane do indywidualnych potrzeb klienta, w tym: wentylatory przeznaczone do pracy w temperaturach poniżej -15°C lub powyżej 40°C, wyposażone w niestandardowe obudowy (korekta długości, średnicy, zmiana rodzaju blachy na nierdzewną lub ocynkowaną) Na zamówienie wentylatory mogą być dostarczone w dowolnym kolorze z palety RAL (standardowo RAL 9005 - czarny). Wykonania niestandardowe i specjalne wymagają ustaleń z Venture Industries Sp. z o.o.

Silnik elektryczny
Asynchroniczny, trójfazowy 220-240/380-420V, 50Hz lub jednofazowy 220-240V, 50Hz z kondensatorem. Silniki są wykonane zgodnie ze stadardem IEC 60072 i IEC 60034, posiadają znak CE. Klasa izolacji F, stopień ochrony IP 55. Silniki na inne napięcie i częstotliwość, o podwyższonym stopniu ochrony, przystosowane do regulacji napięciowej lub przetwornicą częstotliwości, z niezależnym chłodzeniem, z czujnikami (bimetalowymi lub pozystorowymi), mogą być dostarczone na życzenie.

Typ	nmax [obr./min]	Uznam. [V]	Moc silnika kW	Imax [A]	[dB (A)]*	Wydajność max [m³/h]	Masa [kg]	Nr artykułu
AFC/2-250-025S	2850	230V	0,25	1,8	72	2250	15	42410117
AFC/2-315-037S	2860	230V	0,37	2,5	74	3400	17	42410127
AFC/2-355-055S	2860	230V	0,55	3,4	77	4500	30	42510002
AFC/2-250-025T	2760	400V	0,25	0,65	72	2250	15	42410115
AFC/2-250-037T	2800	400V	0,37	1,0	72	2600	15	42410110
AFC/2-315-037T	2800	400V	0,37	1,0	74	3400	17	42410125
AFC/2-315-075T	2800	400V	0,75	1,9	77	5000	20	422410120
AFC/2-355-055T	2790	400V	0,55	1,35	77	4500	30	42510000
AFC/2-355-110T	2780	400V	1,1	2,5	78	5700	35	422510005
AFC/2-400-150	2800	400V	1,5	3,4	80	7800	37	422510010
AFC/2-450-220	2800	400V	2,2	4,7	81	9500	57	422413021
AFC/2-450-300	2800	400V	3,0	6,5	81	12000	57	422513020
AFC/2-500-300	2800	400V	3,0	6,5	81	15000	60	422513030
AFC/4-560-150	1440	400V	1,5	4,3	82	14000	65	422513035
AFC/4-630-220	1420	400V	2,2	4,8	82	18200	75	422513050
AFC/4-710-400	1440	400V	4,0	8,1	83	25500	80	422513060
AFC/4-800-400	1440	400V	4,0	8,1	83	30000	85	422513070
AFC/4-900-400	1440	400V	4,0	8,1	83	32500	90	422513080
AFC/4-900P-750	1440	400V	7,5	14,4	83	43500	108	422513090
AFC/4-1000-1100	1440	400V	11,0	21,2	83	55000	160	422513100
AFC/6-1250-1100	960	400V	11,0	22,2	84	75000	230	422513110
AFC/6-1500-1100	960	400V	11,0	22,2	85	80000	350	422513130
AFC/8-2000-1100	700	400V	11,0	25,1	88	120000	500	422513140

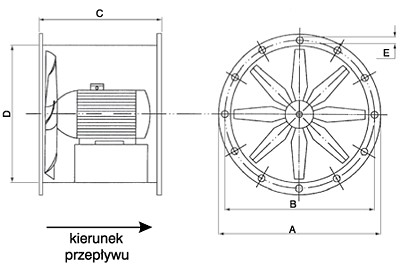

Typ	A	B	C	D	E	Liczba otworów
AFC/2-250	310	280	300	250	8	8
AFC/2-315	375	345	330	315	8	8
AFC/2-355	426	395	380	355	10	8
AFC/2-400	500	450	380	400	10	8
AFC/2-450	550	500	430	450	10	8
AFC/2-500	600	550	450	500	12	12
AFC/4-560	660	610	450	560	12	12
AFC/4-630	736	690	500	630	12	12
AFC/4-710	810	760	470	710	12	12
AFC/4-800	900	850	620	800	12	12
AFC/4-900	1000	950	620	900	12	12
AFC/4-900P	1000	950	750	900	12	12
AFC/4-1000	1100	1050	730	1000	12	12
AFC/6-1250	1350	1310	800	1250	12	16
AFC/6-1500	1650	1580	800	1500	16	24
AFC/8-2000	2200	2100	1010	2000	18	24

Wentylatory AFC są stosowane w instalacjach wentylacyjnych, gdzie wentylator jest połączony do kanałów od strony wlotu i wylotu. Zwarta i masywna konstrukcja wentylatorów AFC oraz możliwość wykonania wentylatorów w wersjach specjalnych pozwala na szerokie zastosowania ich w wentylacji m.in.:

• ogólna wentylacja lokali handlowych i hal przemysłowych,
• wentylacja magazynów i składów magazynowych,
• wentylacja garaży i budynków użyteczności publicznej etc.
