Konstrukcja
Zestaw składa się z układu zasilającego (panel fotowoltaiczny, aluminiowy stelaż, automatyka sterująca, wyłącznik on/off) oraz dedykowanego wentylatora.
Na zamówienie może zostać dostarczony z panelem fotowoltaicznym innej mocy i akumulatorem innej pojemności niż standardowe.

Silnik elektryczny
Jednofazowy 230V, 50Hz lub trójfazowy 400V, 50Hz silnik indukcyjny z zewnętrznym wirnikiem. Stopień ochrony IP44, klasa izolacji B. Silniki przystosowane do płynnej regulacji prędkości obrotowej. W uzwojeniu silnika znajduje się termiczne zabezpieczenie przed przeciążeniem.

Zasada działania
Umieszczony na dachu panel fotowoltaiczny wraz z automatyką stanowi źródło zasilania 24VDC. Ilość energii wytworzona przez ogniwo jest zależna od warunków atmosferycznych, pory dnia oraz roku. Gdy chwilowa ilość energii jest większa niż pobierana – jej nadwyżka gromadzona jest w akumulatorze. Dzięki temu może ona zostać wykorzystana w momencie pogorszenia warunków atmosferycznych (maksymalna ilość zakumulowanej energii odpowiada maksymalnej pojemności akumulatora pomniejszonej o 30%).

Współpraca układu zasilającego z wentylatorem:

Praca wentylatora może być kontrolowana bezpośrednio przez:
-wyłącznik znajdujący się w skrzyni z automatyką
-zewnętrzny wyłącznik typu on/off, oraz przełącznik biegów
-termostat (brak w zestawie)
-czujnik wilgotności (brak w zestawie, wymagane zasilanie 230V 50Hz)

Na zamówienie istnieje możliwość zastosowania by-pass’u pozwalającego na podłączenie zewnętrznego zasilania 230V/50Hz, które może zostać zastosowane w przypadku rozładowania baterii.

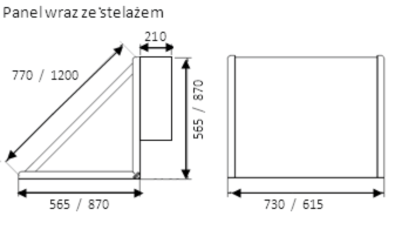

PV60DC – układ zasilający
Numer artykułu: 43528920
Moc maksymalna: 60Wp

Maksymalna średnia dzienna produkcja energii:

• marzec–maj do192Wh(16Ah*12VDC)
• czerwiec–sierpień do216Wh(18Ah*12VDC)
• wrzesień–listopad do108Wh(9Ah*12VDC)
• grudzień–luty do60Wh (5Ah*12VDC)

Znamionowa pojemność akumulatora: 45Ah / 12VDC (dla panelu 60Wp)
Generowane napięcie: 24VDC (zasilanie wentylatora), 10/5 VDC (sterowanie prędkością wentylatora)
Maksymalne obciążenie: 6A / 12VDC
Zastosowane zabezpieczenia: przeciw głębokiemu rozładowaniu akumulatora, przeciwzwarciowe, przeciw przeładowaniu akumulatora.

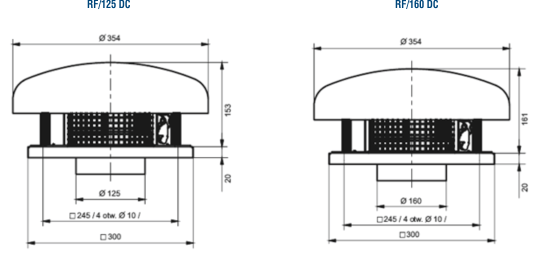

RF DC - wentylator
Wentylator dachowy wyciągowy przeznaczony do wentylacji pomieszczeń o niskim stopniu zanieczyszczenia powietrza.
silnik prądu stałego 24VDC z zewnętrznym wirnikiem o stopieniu ochrony IP44, klasie izolacji B.
Prędkość obrotowa: 1700 obr/min
Temperatura pracy: -20 +40 °C
Regulacja obrotów: sygnał 0-10VDC

RF/125 DC
Numer artykułu: 43522015-01
Pobór mocy: 23W
Natężenie: 1A
Obciążenie akumulatora 12VDC: 1,9A

RF/160DC
Numer artykułu: 43522035-01
Pobór mocy: 40W
Natężenie: 1,5A
Obciążenie akumulatora 12VDC: 3,3A

Wentylacyjny zestaw fotowoltaiczny stanowi wyspowy układ wentylacyjny, nie wymagający zewnętrznego zasilania. Może znaleźć zastosowanie jako wentylacja miejsc gdzie podłączenie tradycyjnego zasilania jest utrudnione, bądź niemożliwe. Układ świetnie sprawdzi się jako wentylacja przenośnych kontenerów, domów pasywnych oraz jako wspomaganie wentylacji naturalnej.
