MPB-R
Konstrukcja
Średniociśnieniowy wentylator promieniowy o napędzie bezpośrednim. Wirniki z prostymi łopatkami, są odlewane są ze stopów aluminium, wirnik wyważany dynamicznie wg ISO1940/1, obudowa spawana z blachy stalowej. Wentylatory malowane na kolor szary RAL7042.
Wirniki spawane ze stali kwasoodpornej, ze stopów miedzi, jak również obudowy z blachy kwasoodpornej i blachy cynkowanej mogą być dostarczane na życzenie.
Maksymalna temperatura tłoczonego medium 80 C.
Wykonania niestandardowe i specjalne wymagają ustaleń z Venture Industries Sp. z o. o.
Średniociśnieniowy wentylator promieniowy o napędzie bezpośrednim. Wirniki z prostymi łopatkami, są odlewane są ze stopów aluminium, wirnik wyważany dynamicznie wg ISO1940/1, obudowa spawana z blachy stalowej. Wentylatory malowane na kolor szary RAL7042.
Wirniki spawane ze stali kwasoodpornej, ze stopów miedzi, jak również obudowy z blachy kwasoodpornej i blachy cynkowanej mogą być dostarczane na życzenie.
Maksymalna temperatura tłoczonego medium 80 C.
Wykonania niestandardowe i specjalne wymagają ustaleń z Venture Industries Sp. z o. o.
Silnik elektryczny
Asynchroniczny, trójfazowy 220-240/380-420V, 50Hz lub 220-240V, 50Hz silnik jednofazowy z kondensatorem. Silniki są wykonane zgodnie ze standardem IEC 60072 i IEC 60034, posiadają znak CE. Klasa izolacji F, stopień ochrony IP55. Silniki na inne napięcie i częstotliwość, o podwyższonym stopniu ochrony, przystosowane do regulacji napięciowej lub przetwornicą częstotliwości, z niezależnym chłodzeniem, z czujnikami (bimetalowymi lub pozystorowymi), mogą być dostarczone na życzenie.
|
Typ
|
Psiln [kW] |
nmax [obr./min] |
Iznam [A] |
U [V] |
Kondensator µF |
Wydajność max m3/h |
Masa [kg] |
Nr artykułu |
|
MPB-R 60S
|
0,37
|
2800
|
3.0
|
230
|
12
|
810
|
18
|
45511004-20
|
|
MPB-R 60T
|
0,37
|
2800
|
1.0
|
400Y
|
|
810
|
18
|
45511005-20
|
|
MPB-R 80S
|
0,37
|
2800
|
3.0
|
230
|
12
|
950
|
19
|
45511006-20
|
|
MPB-R 80T
|
0,37
|
2800
|
1.0
|
400Y
|
|
950
|
19
|
45511008-20
|
|
MPB-R 100S
|
0,55
|
2800
|
4.0
|
230
|
18
|
1100
|
20
|
45511014-20
|
|
MPB-R 100T
|
0,55
|
2800
|
1.35
|
400Y
|
|
1100
|
20
|
45511034-20
|
|
MPB-R 130S
|
0,75
|
2800
|
5.1
|
230
|
25
|
1500
|
25
|
45511054-20
|
|
MPB-R 130T
|
0,75
|
2800
|
1.9
|
400Y
|
|
1500
|
25
|
425511064-20
|
|
MPB-R 200S
|
1,1
|
2800
|
7.9
|
230
|
30
|
2200
|
30
|
45511074-20
|
|
MPB-R 200T
|
1,1
|
2800
|
2.5
|
400Y
|
|
2200
|
30
|
425511084-20
|
|
MPB-R 300T
|
2,2
|
2800
|
4.6
|
400Y
|
|
2300
|
40
|
425511094-20
|
|

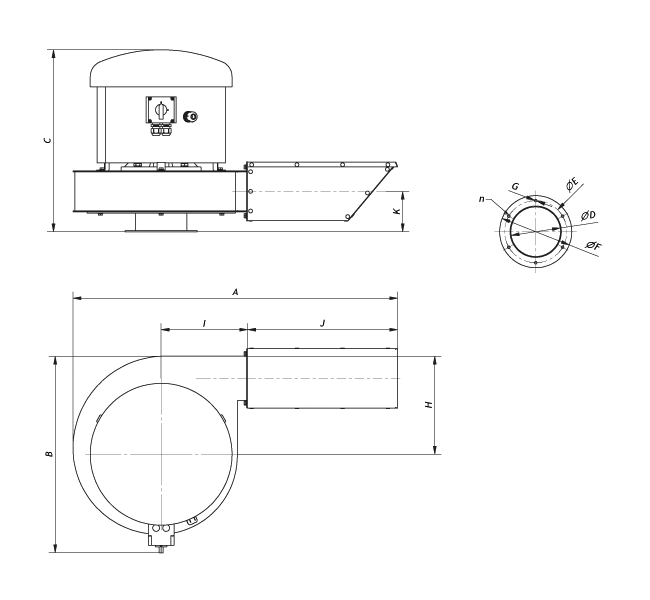

Typ
|
A | B | C | ØD | ØE | ØF | ØG | H | I | J | K | x n |
|
MPB-R 60
|
810 | 450 | 425 | 100 | 125 | 145 | 6 | 215 | 203 | 400 | 93 | 8 |
|
MPB-R 80
|
860 | 450 | 470 | 160 | 185 | 205 | 6 | 255 | 203 | 450 | 115 | 6 |
|
MPB-R 100
|
815 | 491 | 455 | 160 | 194 | 215 | 7 | 245 | 216 | 375 | 101 | 6 |
|
MPB-R 130
|
815 | 491 | 455 | 160 | 194 | 215 | 7 | 245 | 216 | 375 | 101 | 6 |
|
MPB-R 200
|
902 | 579 | 534 | 160 | 194 | 215 | 7 | 309 | 222 | 405 | 107 | 6 |
|
MPB-R 300
|
902 | 579 | 564 | 200 | 244 | 280 | 8 | 309 | 222 | 405 | 122 | 8 |
Wentylatory dachowe MPB-R mają wiele zastosowań w systemach odciągania zanieczyszczonego powietrza i transportu pneumatycznego.
Typowe zastosowania:
- odciągi miejscowe
- wyciągi zanieczyszczonego powietrza
- odciągi spalin samochodowych
