Konstrukcja
Wentylator dachowy przeznaczony do pracy ciągłej w wysokich temperaturach.

• CTVB/T 140/180/200/225 od -40 do max. 200°C
• CTHB/T 140/180/200/225 od -40 do max. 200°C

Wirnik z blachy galwanizowanej (140-400) lub z blachy stalowej malowanej (450-630) wyważany dynamicznie. Obudowa z blachy aluminiowej, podstawa z blachy stalowej galwanizowanej. Wszystkie modele posiadają siatkę ochronną.

Silnik elektryczny
Wszystkie silniki posiadają ochronę IP55, klasę izolacji F i wyposażone są w łożyska kulkowe nasmarowane na całe życie.
Zasilanie elektryczne:
Jednofazowe 230V-50Hz i trójfazowe 400V-50Hz (patrz wykres charakterystyki). Regulacja obrotów przez napięcie, do modelu 400, a przetwornicą częstotliwości od modelu 450 do 710. Kiedy używana jest regulacja prędkość obrotowej, instalacja elektryczna musi być wyposażona w zabezpieczenia, które umożliwiają pracę wentylatora z maksymalną prędkością w czasie pożaru.

Modele 140, 180, 200 i 225 sa specjalnie zalecany do wyciagu dymu z kominków.

Typ	nmax [obr./min]	Pmax [W]	Imax [A]	Wydajność max [m3/h]	(db(A))		Masa [kg]	Nr artykułu
					Wlot	Wylot
JEDNOFAZOWE 230V
SILNIKI CZTEROBIEGUNOWE JEDNOFAZOWE
CTVB/4-140	1375	60	0,30	750	46	49	10	43524610
CTVB/4-180	1330	60	0,30	900	46	49	10,5	43524620
CTVB/4-200	1330	100	0,60	1350	49	53	17	43524630
CTVB/4-225	1350	130	0,71	2000	53	56	19,8	43524640
CTVB/4-250	1325	250	1,20	2950	56	60	35	43524650
CTVB/4-315	1390	570	2,70	4700	60	64	39	43524660
CTVB/4-400	1390	1100	5,30	6800	67	70	50	43524670
SILNIKI SZ EŚCIOBIEGUNOWE JEDNOFAZ0WE
CTVB/6-200	940	80	0,40	900	38	42	17	43524710
CTVB/6-225	890	90	0,40	1300	41	45	19,8	43524720
CTVB/6-250	940	100	0,57	1850	45	49	35	43524730
CTVB/6-315	870	160	0,80	3000	48	53	39	43524740
CTVB/6-400	960	340	1,60	4300	55	59	50	43524750
TRÓJFAZOWE 400V
SILNIKI CZTEROBIEGUNOWE TRÓJFAZ0WE
CTVT/4-140	1400	60	0,18	750	46	49	10	43524810
CTVT/4-180	1350	60	0,18	900	46	49	10,5	43524820
CTVT/4-200	1340	130	0,44	1350	49	53	17	43524830
CTVT/4-225	1360	180	0,47	2000	53	56	19,8	43524840
CTVT/4-250	1400	300	0,80	2950	56	60	35	43524850
CTVT/4-315	1410	400	1,40	4700	60	64	39	43524860
CTVT/4-400	1330	1000	1,80	6800	67	70	50	43524870
CTVT/4-450	1440	2100	4,30	8990	70	74	75	43524880
SILNIKI SZEŚCIOBIEGU NOWE TRÓJFAZ0WE
CTVT/6-200	950	80	0,24	900	38	42	17	43524910
CTVT/6-225	900	90	0,23	1300	41	45	19,8	43524920
CTVT/6-250	950	100	0,41	1850	45	49	35	43524930
CTVT/6-315	910	160	0,44	3000	48	53	39	43524940
CTVT/6-400	930	350	1,00	4300	55	59	50	43524950
CTVT/6-450	950	800	3,50	6300	59	63	75	43254960
CTVT/6-500	975	1500	3,70	10000	62	66	115	43524970
CTVT/6-560	950	2400	5,50	15000	66	70	129	43524980
CTVT/6-630	950	3900	8,30	19500	70	74	168	43524990
CTVT/6-710	980	7250	13,60	25200	74	72	229	43524993
SILNIKI OŚMIOBIEGUNOWE TRÓJFAZOWE
CTVT/8-450	690	700	1,50	4800	55	59	75	43525010
CTVT/8-500	700	770	2,40	7100	54	58	115	43525020
CTVT/8-560	730	1100	3,30	10000	58	62	129	43525030
CTVT/8-630	735	1650	4,90	13500	61	66	168	43525040
CTVT/8-710	730	3160	7,10	19100	67	64	238	43525050
SILNIKI DWUBIEGOWE TRÓJFAZOWE
CTVT/4/8-225	1300/700	180/70	0,30/0,20	2100/1050	53/38	59/44	17	43524845
CTVT/4/8-315	1400/700	370/320	1,10/0,90	4700/2100	60/45	64/49	40	43524865
CTVT/4/8-400	1400/700	560/260	1,30/1,10	6800/3300	67/52	70/55	52	43524875
CTVT/4/8-450	1400/700	2400/600	6,10/2,50	10000/4500	70/55	74/59	77	43524885
CTVT/6/12-450	960/490	500/190	2,00/1,00	6300/2800	59/44	63/48	80	43524965
CTVT/6/12-500	980/490	1520/340	4,50/2,20	10000/4800	62/47	66/51	134	43524975
CTVT/6/12-560	960/480	2400/640	5,60/2,20	13000/6400	66/51	70/55	134	43524985
CTVT/6/12-630	960/480	4100/730	8,10/2,60	19500/9500	70/54	74/59	173	43524995
CTVT/6/12-710	950/450	7300/435	14,00/5,40	25200/12700	74/60	72/57	238	43524996

* Wartość poziomu ciśnienia akustycznego mierzona na wylocie wentylatora przy wydajności maksymalnej (Qmax) i 2/3 wydajności maksymalnej (2/3 Qmax).

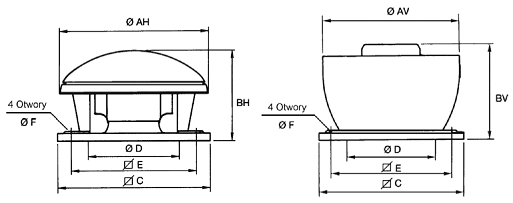

Typ	ØAH	ØAV	BH	BV	C	ØD*	E	ØF
140	415	421	277	359	300	180	245	10
180	415	421	292	374	300	180	245	10
200	561	556	340	404	435	250	330	12
225	561	570	383	452	435	250	330	12
250	762	750	425	522	560	355	450	12
315	762	750	469	564	560	355	450	12
400	850	850	532	608	630	400	535	12
450	962	950	713	741	710	500	590	14
500	1214	1216	824	832	905	630	750	14
560	1214	1216	874	832	905	630	750	14
630	1336	1327	1029	1053	1100	710	840	14
710	1336	1485	1127	1161	1100	710	840	14

* - Nominalna średnica sugerowanego przewodu wentylacyjnego

Wentylacja wywiewna magazynów, hal sklepowych i przemysłowych, budynków gospodarczych w rolnictwie, etc. Ze względu na wysoką odporność temperaturową zalecane zwłaszcza jako odciągi z nad rusztów, z okapów w przemyśle mięsnym oraz gastronomii. Do odciągów pary wodnej i mgły z zanieczyszczeniami tłuszczowymi szczególnie polecane wentylatory z wyrzutem pionowym.
