Konstrukcja
Wentylator dachowy osiowy z wylotem poziomym. Dostępny w dwóch wersjach: nawiewnej "A" i wywiewnej "B". Podstawa wykonana z galwanizowanej blachy stalowej. Pokrywa wykonanaz tłoczonej blachy aluminiowej. Wirnik odlany w całości z tworzywa sztucznego wzmacnianego włóknem szklanym (modele od 315 do 400) lub składany z łopatek z tworzywa mocowanych na piaście aluminiowej (modele od 450 do 1000). Temperatura pracy od -40°C do +70°C (-20°C do +40°C dla modeli 800 - 1000). Wersje przeciwwybuchowe zgodne z dyrektywą ATEX dostępne na życzenie:

• wersje wzmocnione II2G EexellT3 (z wyjątkiem modelu 315)
• wersje ognioszczelne (tylko dla modeli 800, 900, 1000 z silnikami 4- lub 6-biegunowymi)
  II2G EexdllBT5 lub EexdllCT4.

Silnik elektryczny
Wentylatory wyposażone są w asynchroniczne silniki, jednofazowe 230V, 50Hz lub trójfazowe 400V 50Hz. Klasa izolacji F, IP 65 (z wyjątkiem modeli 800 do 1000 – IP 55). Termiczne zabezpieczenie przed przeciążeniem (z wyjątkiem modeli 800 do 1000). Silniki są przystosowane do napięciowej regulacji prędkości obrotowej w modelach do 630 włącznie (z wyjątkiem modeli HCTB/4-560, HCTB/4-630). Trójfazowe modele mogą być przełączane Y/Δ przy zasilaniu 380-415V, 50Hz co umożliwia pracę z dwoma prędkościami obrotowymi. Silniki do regulacji napięciowej z wyjątkiem modeli /4-560, /4-630 oraz 710 do 1000. Modele trójfazowe od 800 do 1000 przystosowane do regulacji falownikiem.

Dane techniczne - dla wentylatorów nawiewnych (typ B)

Typ	nmax [obr./min]	Pmax [W]	Imax [A]		Wydajność max [m3/h]		[dB (A)]		Masa [kg]	Regulator	Nr artykułu
			230V	400V	wyższa predkosc	niższa predkosc	Wlot	Wylot
JEDNOFAZOWE 4 BIEGUNOWE
HCTB/4-315-B	1300	100	0,59	-	1930	-	59	58	14,4	REB-1	43525620
HCTB/4-355-B	1255	200	0,96	-	2680	-	56	55	15,8	REB-1	43525630
HCTB/4-400-B	1290	340	1,64	-	3700	-	59	58	16,5	REB-2,5	43525640
HCTB/4-450-B	1290	480	2,30	-	5600	-	62	61	23,5	REB-2,5	43525650
HCTB/4-500-B	1290	650	3,00	-	7100	-	69	67	25,5	REB-5	43525660
HCTB/4-560-B	1200	980	4,90	-	9820	-	73	69	40,0	-	43525670
HCTB/4-630-B	1290	1700	7,60	-	13000	-	74	70	42,6	-	43525680
JEDNOFAZOWE 6 BIEGUNOWE
HCTB/6-450-B	835	220	1,15	-	3900	-	53	52	23,5	REB-1	43525690
HCTB/6-500-B	840	290	1,60	-	4600	-	56	54	25,4	REB-2,5	43525700
HCTB/6-560-B	900	420	2,40	-	6850	-	60	58	40,0	REB-2,5	43525710
HCTB/6-630-B	800	510	2,56	-	8400	-	64	61	42,6	REB-5	43525720
TRÓJFAZOWE 4 BIEGUNOWE
HCTT/4-315-B	1300	150	-	0,34	1930	1500	59	58	14,4	RMT-1,5	43525730
HCTT/4-355-B	1260	200	-	0,46	2680	2000	56	55	15,8	RMT-1,5	43525740
HCTT/4-400-B	1350	300	-	0,80	3700	2900	59	58	16,5	RMT-1,5	43525750
HCTT/4-450-B	1230	500	-	1,00	5600	4500	63	61	23,5	RMT-1,5	43525760
HCTT/4-500-B	1350	660	-	1,60	7100	5850	69	67	25,4	RMT-2,5	43525770
HCTT/4-560-B	1320	1210	-	2,30	9820	7600	73	69	40,0	-	43535780
HCTT/4-630-B	1290	1600	-	3,20	13000	-	74	70	42,6	-	43535790
HCTT/4-710-B	1300	2200	-	4,00	18400	-	82	80	60,0	-	43535800
HCTT/4-800-B	1400	3 kW**	-	7,30	23800	-	89	86	67,0	falownik	43535810
HCTT/4-900-B	1400	4 kW**	-	9,50	30000	-	92	89	77,0	falownik	43525820
HCTT/4-1000-B	1450	5,5 kW**	-	12,00	38500	-	93	90	123,0	falownik	43525610
TRÓJFAZOWE 6 BIEGUNOWE
HCTT/6-450-B	835	190	-	0,48	3900	3000	53	62	23,5	RMT-1,5	43525830
HCTT/6-500-B	830	250	-	0,57	4600	3500	56	54	25,4	RMT-1,5	43525840
HCTT/6-560-B	850	410	-	0,93	6850	5400	60	58	40,0	RMT-1,5	43525850
HCTT/6-630-B	810	600	-	1,18	8400	6400	64	61	42,6	RMT-1,5	43525860
HCTT/6-710-B	900	1100	-	3,30	12700	-	72	70	54,0	-	43525870
HCTT/6-800-B	930	0,75 kW**	-	2,50	15800	-	79	76	57,0	falownik	43525880
HCTT/6-900-B	930	1,1 kW**	-	3,50	20000	-	82	79	67,0	falownik	43525890
HCTT/6-1000-B	930	1,5 kW**	-	4,50	24700	-	83	80	108,0	falownik	43525900
TRÓJFAZOWE 8 BIEGUNOWE
HCTT/8-710-B	670	370	-	1,20	9500	-	64	62	52,0	-	43525910
HCTT/8-800-B	700	370	-	1,90	11900	-	71	68	57,0	falownik	43525920
HCTT/8-900-B	700	550	-	2,30	15000	-	74	71	67,0	falownik	43525930
HCTT/8-1000-B	700	750	-	2,80	18600	-	75	72	108,0	falownik	43525940

* Wentylator umieszczony na dachu.
** Moc absorbowana.

Dane techniczne - dla wentylatorów nawiewnych (typ A)

Typ	nmax [obr./min]	Pmax [W]	Imax [A]		Wydajność max [m3/h]		[dB (A)]		Masa [kg]	Regulator	Nr artykułu
			230V	400V	wyższa predkosc	niższa predkosc	Wlot	Wylot
JEDNOFAZOWE 4 BIEGUNOWE
HCTB/4-315-A	1300	100	0,54	-	2150	-	58	64	14,4	REB-1	43525620-01
HCTB/4-355-A	1255	200	0,96	-	3250	-	59	61	15,8	REB-1	43525630-01
HCTB/4-400-A	1200	340	1,64	-	4720	-	64	68	16,5	REB-2,5	43525640-01
HCTB/4-450-A	1290	480	2,30	-	6670	-	68	73	23,5	REB-2,5	43525650-01
HCTB/4-500-A	1290	650	3,10	-	8440	-	72	76	25,4	REB-5	43525660-01
HCTB/4-560-A	1250	980	4,90	-	11400	-	75	80	40,0	-	43525670-01
HCTB/4-630-A	1200	1700	7,60	-	15300	-	79	84	42,6	-	43525680-01
JEDNOFAZOWE 6 BIEGUNOWE
HCTB/6-450-A	835	220	1,10	-	4400	-	56	60	23,5	REB-1	43525690-01
HCTB/6-500-A	840	290	1,50	-	5500	-	60	63	25,4	REB-2,5	43525700-01
HCTB/6-560-A	900	420	2,30	-	7900	-	64	68	40,0	REB-2,5	43525710-01
HCTB/6-630-A	900	510	2,50	-	9900	-	66	70	42,6	REB-5	43525720-01
TRÓJFAZOWE 4 BIEGUNOWE
HCTT/4-315-A	1360	150	-	0,34	2150	1820	58	64	14,4	RMT-1,5	43525730-01
HCTT/4-355-A	1350	200	-	0,46	3250	2520	59	61	15,8	RMT-1,5	43525740-01
HCTT/4-400-A	1380	300	-	0,80	4720	3900	64	68	16,5	RMT-1,5	43525750-01
HCTT/4-450-A	1350	500	-	0,95	6670	5250	68	71	23,5	RMT-1,5	43525760-01
HCTT/4-500-A	1380	660	-	1,60	8440	7000	72	76	25,4	RMT-2,5	43525770-01
HCTT/4-560-A	1380	1210	-	2,30	11400	9800	75	80	40,0	-	43525780-01
HCTT/4-630-A	1360	1600	-	3,00	15300	-	79	84	42,6	-	43525790-01
HCTT/4-710-A	1300	2200	-	4,00	20500	-	80	85	60,0	-	43525800-01
HCTT/4-800-A	1400	3 kW**	-	7,30	26600	-	85	90	67,0	falownik	43525810-01
HCTT/4-900-A	1400	4 kW**	-	9,50	35900	-	88	94	77,0	falownik	43525820-01
HCTT/4-1000-A	1400	5,5 kW**	-	12,00	44900	-	89	95	123,0	falownik	43525610-01
TRÓJFAZOWE 6 BIEGUNOWE
HCTT/6-450-A	835	190	-	0,48	4400	3600	56	60	23,5	RMT-1,5	43525830-01
HCTT/6-500-A	830	250	-	0,57	5500	4500	60	63	25,4	RMT-1,5	43525840-01
HCTT/6-560-A	850	410	-	0,93	7900	6700	64	68	40,0	RMT-1,5	43525850-01
HCTT/6-630-A	810	600	-	1,18	9900	7800	66	70	42,6	RMT-1,5	43525860-01
HCTT/6-710-A	900	1100	-	3,30	14200	-	69	75	54,0	-	43525870-01
HCTT/6-800-A	930	0,75 kW**	-	2,50	17700	-	75	80	57,0	falownik	43525880-01
HCTT/6-900-A	930	1,1 kW**	-	3,50	23800	-	78	84	67,0	falownik	43525890-01
HCTT/6-1000-A	930	1,5 kW**	-	4,50	28800	-	79	85	108,0	falownik	43525900-01
TRÓJFAZOWE 8 BIEGUNOWE
HCTT/8-710-A	670	370	-	1,20	10600	-	61	67	52,0	-	43525910-01
HCTT/8-800-A	700	0,37 kW**	-	1,90	13300	-	67	72	57,0	falownik	43525920-01
HCTT/8-900-A	700	0,55 kW**	-	2,30	18000	-	70	76	67,0	falownik	43525930-01
HCTT/8-1000-A	700	0,75 kW**	-	2,80	21700	-	71	77	105,0	falownik	43525940-01

* Wentylator umieszczony na dachu.
** Moc absorbowana.

Typ	ØA	B	C	ØD	ØE	F	G	H
315	640	560	450	315	12	40	70	341
355	760	630	535	355	12	40	80	361
400	760	630	535	400	12	40	80	361
450	895	710	590	450	14	40	110	410
500	895	710	590	500	14	40	110	410
560	1150	905	750	560	14	50	185	488
630	1150	905	750	630	14	50	185	488
710	1350	1100	840	710	14	50	200	551
800	1350	1100	840	800	14	50	200	732
900	1580	1250	950	900	14	50	200	756
1000	1580	1250	950	1000	14	50	200	756

Wyposażenie dodatkowe

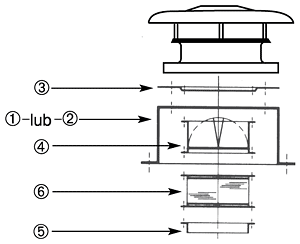

Typ wentylatora	1. Podstawa dachowa	2. Podstawa dachowa tłumiąca	3. Złącze	4. Klapa zwrotna	5. Króciec	6. Złącze przeciwdrganiowe
315	RS-560	RSA-560	JPA-560	JCA-560	JBR-560	JAE-560
355 400	RS-630	RSA-630	JPA-630	JCA-630	JBR-630	JAE-630
450 500	RS-710	RSA-710	JPA-710	JCA-710	JBR-710	JAE-710
560 630	RS-905	RSA-905	JPA-905	JCA-905	JBR-905	JAE-905
710 800	RS-1100	RSA-1100	JPA-1100	JCA-1100	JBR-1100	JAE-1100
900 1000	RS-1250	RSA-1250	JPA-1250	JCA-1250	JBR-1250

Wentylacja nawiewna lub wywiewna magazynów, hal sklepowych i przemysłowych, budynków gospodarczych w rolnictwie, kuchni przemysłowych, etc.
