JET FAN
Konstrukcja
Wentylatory dostępne są w średnicach od 315mm do 630mm. Wirniki w pełni rewersyjne, odlewane z aluminium zgodnie z normą EN 1706 i wyważane według normy ISO 14694: G 6.3. Wirnik z 6 łopatami ustawionymi pod kątem 41°. Wentylator posiada stalową obudowę i dwie stopy montażowe zgodne z normą EN 10130-99, cynkowane na gorąco według normy EN 1461: 1999. Na obudowie wentylatora zamontowana jest skrzynka zaciskowa. Wentylator również w standardzie posiada dwa tłumiki wykonane z blachy stalowej ocynkowanej, oraz stalową siatkę ochronna na wlocie i wylocie. Modele TJHT z kompletem akcesoriów posiadają certyfikat 0370-CPD-0775 zgodny z normą EN12101-3.
Wentylatory do rozmiaru 400 transportowane są w całości. Rozmiary 450 do 630, w celach ułatwienia transportu są dostarczane do odbiorcy w trzech elementach (tłumik/wentylator/tłumik).
Na życzenie:
Wentylatory dostępne są w średnicach od 315mm do 630mm. Wirniki w pełni rewersyjne, odlewane z aluminium zgodnie z normą EN 1706 i wyważane według normy ISO 14694: G 6.3. Wirnik z 6 łopatami ustawionymi pod kątem 41°. Wentylator posiada stalową obudowę i dwie stopy montażowe zgodne z normą EN 10130-99, cynkowane na gorąco według normy EN 1461: 1999. Na obudowie wentylatora zamontowana jest skrzynka zaciskowa. Wentylator również w standardzie posiada dwa tłumiki wykonane z blachy stalowej ocynkowanej, oraz stalową siatkę ochronna na wlocie i wylocie. Modele TJHT z kompletem akcesoriów posiadają certyfikat 0370-CPD-0775 zgodny z normą EN12101-3.
Wentylatory do rozmiaru 400 transportowane są w całości. Rozmiary 450 do 630, w celach ułatwienia transportu są dostarczane do odbiorcy w trzech elementach (tłumik/wentylator/tłumik).
Na życzenie:
- wersja z siatka ochronną na wlocie i stalową kierownicą przepływu na wylocie dla wentylatora pracującego jednokierunkowo,
- wersja ze stalowymi kierownicami przepływu na wlocie i wylocie dla wentylatora pracującego rewersyjnie,
- zewnętrzne malowanie na dowolny kolor z palety RAL.
Silnik elektryczny
Silnik trójfazowy 400V/50Hz dwubiegowy 2/4-biegunowy. Silnik posiada ochronę IP55, oraz klasę izolacji H dla modeli TJHT w wykonaniu 300°C/2h i400°C/2h, oraz klasę izolacji F dla modeli TJFT i TJHT w wykonaniu 200°C/2h. Maksymalna temperatura otoczenia +40°C.
Na życzenie:
- silniki jednobiegowe 2-biegunowe (dotyczy wszystkich modeli)
- możliwość zamontowania rozłącznika serwisowego IP65, w miejsce skrzynki zaciskowej ( tylko modele TJFT i TJHT w wykonaniu 200°C/2h i300°C/2h) – montaż fabryczny.
|
Typ |
nmax [obr./min] |
Ciąg [N] |
Wydajność max [m³/h] |
V [m/s] |
Pznam* [kW] |
Iznam [A] |
[db(A)]** | Masa* [kg] |
|
| przepłw A [db(A)]*** |
przepływ B [db(A)]*** |
||||||||
| Rewersyjne - 1 biegowe - silniki 2 biegunowe - temp. powietrza od - 20oC do +40oC | |||||||||
|
TJFT/2-315-C
|
2790 | 24 | 4500 | 16 | 0,75 | 1,6 | 71 | 64 | 61 |
|
TJFT/2-355-C
|
2810 | 40 | 6500 | 18 | 1,1 | 2,3 | 74 | 67 | 80 |
|
TJFT/2-400-C
|
2870 | 60 | 9000 | 20 | 1,5 | 3 | 79 | 71 | 93 |
|
TJFT/2-450-C
|
2840 | 85 | 12100 | 21 | 2,2 | 4,5 | 82 | 74 | 133 |
|
TJFT/2-500-C
|
2890 | 144 | 17500 | 25 | 4 | 7,5 | 85 | 78 | 165 |
|
TJFT/2-560-C
|
2925 | 235 | 25000 | 28 | 7,5 | 13,6 | 88 | 81 | 220 |
|
TJFT/2-630-C
|
2945 | 387 | 36100 | 33 | 15 | 27 | 92 | 85 | 290 |
| Rewersyjne - 2 biegowe - silniki 2/4 biegunowe - temp. powietrza od - 20oC do +40oC | |||||||||
|
TJFT/2/4-315-C
|
2820/1400 | 24 | 4500 | 16 | 0,8/0,2 | 1,9/0,6 | 71/56 | 64/49 | 61 |
|
TJFT/2/4-355-C
|
2810/1390 | 40 | 6500 | 18 | 1,1/0,25 | 2,4/0,75 | 74/59 | 67/52 | 80 |
|
TJFT/2/4-400-C
|
2900/1435 | 60 | 9000 | 20 | 1,5/0,37 | 3,5/1,3 | 79/64 | 71/56 | 94 |
|
TJFT/2/4-450-C
|
2845/1420 | 85 | 12100 | 21 | 2,2/0,5 | 4,6/1,5 | 82/67 | 74/59 | 134 |
|
TJFT/2/4-500-C
|
2890/1440 | 144 | 17500 | 25 | 4,4/1,1 | 8,6/2,8 | 85/70 | 78/63 | 166 |
|
TJFT/2/4-560-C
|
2930/1470 | 235 | 25000 | 28 | 8/2 | 15,3/4,8 | 88/73 | 81/66 | 223 |
|
TJFT/2/4-630-C
|
2950/1470 | 387 | 36100 | 33 | 16/4 | 30,5/9,6 | 90/75 | 83/68 | 311 |
| Rewersyjne - 1 biegowe - silniki 2 biegunowe - oddymiający F200,F300,F400 | |||||||||
|
TJFT/2-315-C
|
2790 | 24 | 4500 | 16 | 0,75 | 1,6 | 71 | 64 | 61 |
|
TJFT/2-355-C
|
2810 | 40 | 6500 | 18 | 1,1 | 2,3 | 74 | 67 | 80 |
|
TJHT/2-400-C
|
2870 | 60 | 9000 | 20 | 1,5 | 3 | 79 | 71 | 93 |
|
TJHT/2-450-C
|
2840 | 85 | 12100 | 21 | 2,2 | 4,5 | 82 | 74 | 133 |
|
TJHT/2-500-C
|
2890 | 144 | 17500 | 25 | 4 | 7,5 | 85 | 78 | 165 |
|
TJHT/2-560-C
|
2925 | 235 | 25000 | 28 | 7,5 | 13,6 | 88 | 81 | 220 |
|
TJHT/2-630-C
|
2945 | 387 | 36100 | 33 | 15 | 27 | 92 | 83 | 290 |
| Rewersyjne - 2 biegowe - silniki 2 /4 biegunowy - oddymiający D200,F300,F400 | |||||||||
|
TJFT/2/4-315-C
|
2820/1400 | 24 | 4500 | 16 | 0,8/0,2 | 1,91/0,6 | 71/56 | 64/49 | 61 |
|
TJFT/2/4-355-C
|
2810/1390 | 40 | 6500 | 18 | 1,1/0,25 | 2,41/0,75 | 74/59 | 67/52 | 80 |
|
TJHT/2/4-400-C
|
2900/1435 | 60 | 9000 | 20 | 1,5/0,25 | 3,5/1,3 | 79/64 | 71/56 | 94 |
|
TJHT/2/4-450-C
|
2845/1420 | 85 | 12100 | 21 | 2,2/0,37 | 4,6/1,5 | 82/67 | 74/59 | 134 |
|
TJHT/2/4-500-C
|
2890/1440 | 144 | 17500 | 25 | 4/0,75 | 8,6/2,8 | 85/70 | 78/63 | 166 |
|
TJHT/2/4-560-C
|
2930/1470 | 235 | 25000 | 28 | 7,7/1,5 | 15,3/4,8 | 88/73 | 81/66 | 223 |
|
TJHT/2/4-630-C
|
2950/1470 | 387 | 36100 | 33 | 15/3,7 | 30,5/9,6 | 90/75 | 83/68 | 311 |
* Uwaga: Dla silników dwubiegowych, masa, moce oraz prądy znamionowe silnika mogą się nieznacznie różnić w zależności od producenta silnika.
** Poziom ciśnienia akustycznego mierzony w odległości 3m od swobodnie dmuchającego wentylatora
*** Przepływ A – silnik-wirnik, Przepływ B – wirnik-silnik
|

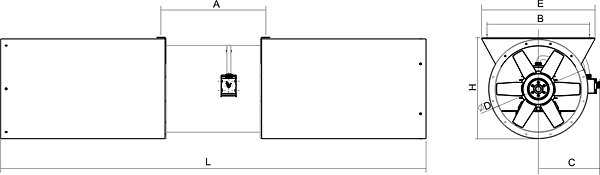

Typ
|
A | B | C/C | C/I | D | E | H | L | L1 | L2 |
| 315 | 400 | 405 | 235 | 289,5 | 385 | 485 | 397 | 1959 | 2002 | 2225 |
| 355 | 400 | 445 | 260,5 | 309 | 425 | 525 | 437 | 1959 | 2002 | 2225 |
| 400 | 439 | 506 | 287 | 336 | 486 | 586 | 498 | 1999 | 2040 | 2263 |
| 450 | 539 | 556 | 313,5 | 362,5 | 536 | 636 | 548 | 2499 | 2542 | 2767 |
| 500 | 549 | 620 | 343,5 | 392,5 | 600 | 700 | 612 | 2499 | 2551 | 2816 |
| 560 | 669 | 680 | 376 | 425 | 660 | 760 | 672 | 3019 | 2072 | 3375 |
| 630 | 770 | 650 | 422 | 480 | 730 | 830 | 742 | 3119 | 3177 | 3539 |
L: bez kierownic przepływu
L1: wersja jednokierunkowa z kierownica przepływu
L2: wersja rewersyjna z kierownicami przepływu
C/C: wersja ze skrzynka zaciskową (standard)
C/I: wersja z rozłącznikiem serwisowym (opcja)
Wentylatory strumieniowe przeznaczone są do wentylacji dużych przestrzeni takich jak parkingi samochodowe, tunele. Modele TJFT przeznaczone są wyłącznie do wentylacji powietrza o temperaturze od -20°C do +40°C. Natomiast modele TJHT przeznaczone są również do pracy w trybie zagrożenia pożarem. Wentylatory TJHT posiadają certyfikat zgodności z normą EN 12101-3 i są certyfikowane na 200°C/2h, 300°C/2h i400°C/2h.
