Wentylatory » Oddymiające
IFHT
Konstrukcja
Obudowa i wirnik wentylatora IFHT wykonana jest blachy stalowej ocynkowanej. Wirniki wyważane dynamicznie wg normy ISO 1940-1. Wentylator dostarczany z dwoma uchwytami montażowymi. W komplecie osłona wlotu i skrzynka elektryczna na zewnątrz obudowy. Wentylator IFHT występuje w trzech wersjach o różnym ciągu 50, 75 i 100N. Kompletny wentylator został przetestowany i zatwierdzony zgodnie z norma EN12101-3.
Obudowa i wirnik wentylatora IFHT wykonana jest blachy stalowej ocynkowanej. Wirniki wyważane dynamicznie wg normy ISO 1940-1. Wentylator dostarczany z dwoma uchwytami montażowymi. W komplecie osłona wlotu i skrzynka elektryczna na zewnątrz obudowy. Wentylator IFHT występuje w trzech wersjach o różnym ciągu 50, 75 i 100N. Kompletny wentylator został przetestowany i zatwierdzony zgodnie z norma EN12101-3.
Silnik elektryczny
Silnik trójfazowy 400V/50Hz o klasie izolacji H i stopniu ochrony IP55. Silnik dwubiegowy 4/8-biegunowe (ok. 1450/720 obr/min). Maksymalna temperatura otoczenia przy pracy ciągłej to 40°C.
|
Typ
|
nmax [obr./min] |
Ciąg |
Wydajność max [m3/h] |
Pznam [kW] |
Iznam |
Ist [A] |
Pakust [Lwa] |
[db(A)]* | Masa [kg] |
|
IFHT 50
|
1410/700 | 50/13 | 5800/2880 | 1,1/0,18 | 3/1,1 | 15/4,5 | 92/76 | 75/59 | 76 |
|
IFHT 75
|
1420/710 | 75/19 | 8100/4050 | 2,3/0,37 | 5,4/1,9 | 30/7,5 | 93/77 | 76/60 | 120 |
|
IFHT 100
|
1420/710 | 95/24 | 8900/4450 | 2,3/0,37 | 5,4/1,9 | 30/7,5 | 95/79 | 78/62 | 120 |
* pomiar wykonany w odległości 3 m od swobodnie dmuchającego wentylatora.
|

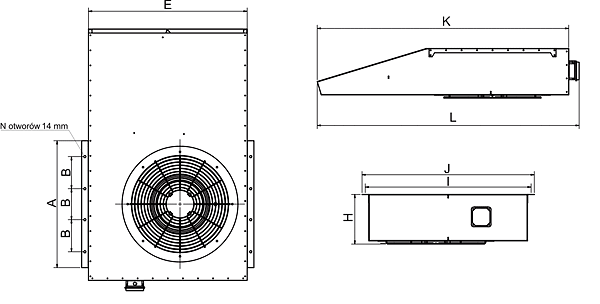

Typ
|
A
|
B
|
E
|
H
|
I
|
J
|
K
|
L |
N
|
|
IFHT 50
|
600
|
275
|
800
|
272
|
844
|
890
|
1232
|
1298
|
3
|
|
IFHT 75
|
800
|
250
|
1000
|
337
|
1044
|
1090
|
1600
|
1666
|
4
|
|
IFHT 100
|
800
|
250
|
1000
|
337
|
1044
|
1090
|
1600
|
1666
|
4
|
Wentylator strumieniowy typu IFHT przeznaczone są do wentylacji przestrzeni takich jak np. parkingi podziemne. Wentylatory oddymiające IFHT posiadają certyfikat zgodności z normą PN-EN 12101-3, klasa F400°C/2h i klasa F300°C/2h.
