Wentylatory promieniowe z napędem bezpośrednim mające silnik zamontowany poza przepływem powietrza. Wentylatory charakteryzują sie możliwością przekładania paneli wlotowego i wylotowego dzięki czemu wentylator można łatwo dostosować do wymogów instalacji. Wentylatory można zamontować w dowolnej pozycji (może być również zamontowany na zewnątrz budynku). Obudowa z galwanizowanej blachy stalowej. Wirnik stalowy galwanizowany, z łopatkami pochylonymi do tyłu, dynamicznie wyważany.
Na życzenie dostępna wersja z izolacją akustyczną - włókno szklane 25 mm.

Silnik elektryczny
Dostępne są trójfazowe silniki 230/400V-50Hz jednobiegowe, oraz trójfazowe silnik 400V-50Hz dwubiegowe. Wszystkie silniki mają stopień ochrony IP 55 i klasę izolacji F. Na życzenie dostepne wentylatory z silnikami jednofazowymi, oraz silniki dostosowane do regulacji napięciowej.

Typ	Pierwszy bieg			Drugi bieg			Wydajność _max [m³/h]	[db(A)]*	Nr artykułu
Typ	n_max [obr./min.]	Moc [kW]	I [A]	n_max [obr./min.]	Moc [kW]	I [A]	Wydajność _max [m³/h]	[db(A)]*	Nr artykułu
Silniki jednobiegowe czterobiegunowe
ILHT/4-035	1415	0,55	1,40				3500	56	41021010
ILHT/4-050	1415	0,75	1,70				5000	59	41021020
ILHT/4-060	1420	1,50	3,20				7000	62	41021030
ILHT/4-065	1430	2,20	4,60				10000	64	41021040
Silniki jednobiegowe sześciobiegunowe
ILHT/6-035	940	0,25	1,00				2333	50	41021050
ILHT/6-050	940	0,25	1,00				3333	51	41021060
ILHT/6-060	940	0,37	1,20				4667	53	41021070
ILHT/6-065	930	0,75	2,00				6667	56	41021070
ILHT/6-085	950	1,10	2,80				8400	58	41021090
ILHT/6-110	940	2,20	5,40				12500	60	41021100
ILHT/6-140	960	3,00	6,80				15000	63	41021110
ILHT/6-190	955	5,50	12,20				19000	64	41021120
Silniki jednobiegowe ośmiobiegunowe
ILHT/8-065	700	0,37	1,40				5000	49	41021160
ILHT/8-085	700	0,55	1,90				6300	52	41021170
ILHT/8-110	700	1,10	3,40				9375	54	41021180
ILHT/8-140	695	1,50	4,00				11250	57	41021190
ILHT/8-190	720	3,00	7,20				14250	58	41021200

* 6 m od wylotu wentylatora

Typ	Pierwszy bieg			Drugi bieg			Wydajność _max [m³/h]	[db(A)]*	Nr artykułu
Typ	n_max [obr./min.]	Moc [kW]	I [A]	n_max [obr./min.]	Moc [kW]	I [A]	Wydajność _max [m³/h]	[db(A)]*	Nr artykułu
Silnik dwubiegowy 4/6 biegunów
ILHT/4/6-050	1415	0,75	2,00	940	0,25	1,30	5000	59
ILHT/4/6-060	1420	1,50	3,70	940	0,37	1,70	7000	62	41021030
ILHT/4/6-065	1445	3,00	6,80	975	1,00	4,10	10000	64	41021210
Silnik dwubiegowy 4/8 biegunców
ILHT/4/8-035	1360	0,60	1,90	690	0,15	0,90	3500	56	41021220
ILHT/4/8-050	1380	0,80	2,00	690	0,20	1,00	5000	59	41021230
ILHT/4/8-060	1390	1,60	4,10	700	0,40	1,80	7000	62	41021240
ILHT/4/8-065	1415	2,80	6,10	715	0,70	2,40	10000	64	41021250
Silniki dwubiegowy 6/8 biegunów
ILHT/6/8-035	940	0,55	2,10	700	0,14	1,20	2333	50	41021260
ILHT/6/8-050	940	0,55	2,10	700	0,14	1,20	3333	51	41021270
ILHT/6/8-060	930	0,55	2,10	690	0,14	1,20	4667	53	41021280
ILHT/6/8-065	950	1,10	3,60	720	0,55	2.50	6667	56	41021290
ILHT/6/8-085	965	1,10	3,60	720	0,55	2,50	8400	58	41021300
ILHT/6/8-110	985	3,00	8,00	725	0,75	3,80	12500	60	41021310
ILHT/6/8-140	960	4,00	11,30	695	1,10	4,80	15000	63
Silnik dwubiegowy 6/12 biequnów
ILHT/6/12-110	950	4,00	12,60	470	1,00	5,10	12500	60	41021130
ILHT/6/12-140	950	4,00	12,60	470	1,00	5,10	15000	63	41021140
ILHT/6/12-190	975	5,50	14,10	480	1,10	5,40	19000	64	41021150

* 6 m od wylotu wentylatora

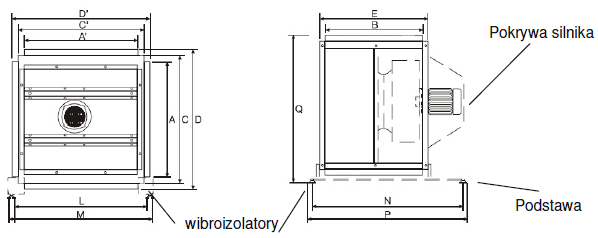

Wymiary przy montażu z poziomym wałem napędowym.

Typ	A	B	C	D	E	L	M	N	P	Q	Masa [kg]
035	700	600	780	850	675	727	927	1038	1122	928	70
050	700	600	780	850	675	727	927	1038	1122	928	90
060	800	700	880	950	775	827	1027	1182	1266	1028	110
065	800	700	880	950	775	827	1027	1182	1266	1028	135
085	900	800	1015	1085	875	962	1162	1330	1414	1175	145
110	900	800	1015	1085	875	962	1162	1330	1414	1175	160
140	1000	900	1115	1185	975	1062	1262	1430	1514	1275	175
190	1100	1000	1215	1315	1075	1162	1362	1530	1614	1375	210

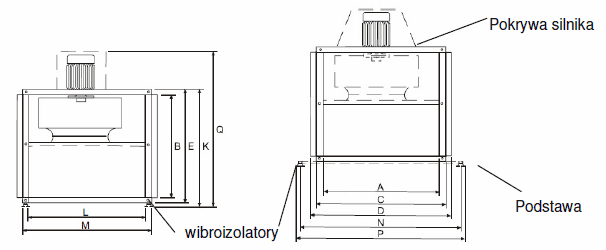

Wymiary przy montażu z pionowym wałem napędowym.

Typ	A	B	C	D	E	K	L	M	N	P	Q	Masa (kg)
035	700	600	780	850	675	722	587	787	1038	1122	1005	70
050	700	600	780	850	675	722	587	787	1038	1122	1005	90
060	800	700	880	950	775	822	687	887	1182	1266	1155	110
065	800	700	880	950	775	822	687	887	1182	1266	1155	135
085	900	800	1015	1085	875	934	822	1022	1330	1414	1345	145
110	900	800	1015	1085	875	934	822	1022	1330	1414	1345	160
140	1000	900	1115	1185	975	1034	922	1122	1430	1514	1445	175
190	1100	1000	1215	1315	1075	1134	1022	1222	1530	1614	1545	210

Opcje instalacji

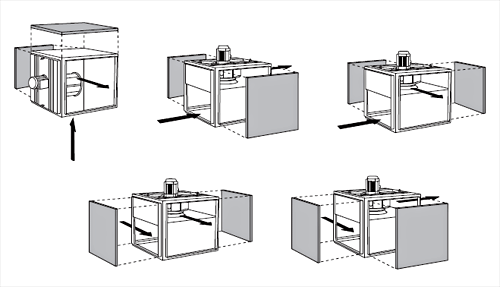

W wentylatorach ILHT można dowolnie konfigurować wylot i wlot wentylatora dzięki zmienianiu pozycji paneli bocznych obudowy.
Możliwe ustawienia paneli przedstawia powyższy rysunek.
