Konstrukcja
Wentylator dachowy przeznaczony do pracy ciągłej w wysokich temperaturach.

• CTVB/T 140/180/200/225 od -40 do max. 200°C
• CTHB/T 140/180/200/225 od -40 do max. 200°C

Wirnik z blachy galwanizowanej (140-400) lub z blachy stalowej malowanej (450-630) wyważany dynamicznie. Obudowa z blachy aluminiowej, podstawa z blachy stalowej galwanizowanej. Wszystkie modele posiadają siatkę ochronną.

Silnik elektryczny
Wszystkie silniki posiadają ochronę IP55, klasę izolacji F i wyposażone są w łożyska kulkowe nasmarowane na całe życie.
Zasilanie elektryczne:
Jednofazowe 230V-50Hz i trójfazowe 400V-50Hz (patrz wykres charakterystyki). Regulacja obrotów przez napięcie, do modelu 400, a przetwornicą częstotliwości od modelu 450 do 710. Kiedy używana jest regulacja prędkość obrotowej, instalacja elektryczna musi być wyposażona w zabezpieczenia, które umożliwiają pracę wentylatora z maksymalną prędkością w czasie pożaru.

Modele 140, 180, 200 i 225 sa specjalnie zalecany do wyciagu dymu z kominków.

Dane techniczne wentylatorów CTHB/CTHT (wylot poziomy)

Typ	Nmax [obr./min]	Pmax [W]	Imax [A]	Wydajność max [m3/h]	[db(A)]*		Masa [kg]	Regulator	Nr artykułu
					Wlot	Wylot
JEDNOFAZOWE 230V
SILNIKI CZTEROBIEGUNOWE JEDNOFAZOWE
CTHB/4-140	1375	60	0,32	800	46	52	7,5	REB-1	43524010
CTHB/4-180	1330	70	0,33	990	46	52	8	REB-1	43524020
CTHB/4-200	1330	120	0,60	1450	49	55	14,2	REB-1	43524030
CTHB/4-225	1350	170	0,90	2100	53	59	17	REB-2,5	43524040
CTHB/4-250	1320	280	1,40	3100	57	62	28	REB-2,5	43524050
CTHB/4-315	1375	590	2,70	4900	60	66	32	REB-5	43524060
CTHB/4-400	1380	1100	5,30	7000	67	73	42,5	REB-10	43524070
SILNIKI SZEŚCIOBIEGUNOWE JEDNOFAZ0WE
CTHB/6-200	940	80	0,40	970	38	45	14,2	REB-1	43524110
CTHB/6-225	890	90	0,40	1400	42	48	17	REB-1	43524120
CTHB/6-250	940	100	0,57	2000	45	52	28	REB-1	43524130
CTHB/6-315	840	170	0,81	3200	49	55	32	REB-1	43524140
CTHB/6-400	950	350	1,60	4500	56	62	42,5	REB-2,5	43524150
TRÓJFAZOWE 400V
SILNIKI CZTEROBIEGUNOWE TRÓJFAZOWE
CTHT/4-140	1375	60	0,17	800	46	52	7,5	RMT-1,5	43524210
CTHT/4-180	1350	70	0,17	990	46	52	8	RMT-1,5	43524220
CTHT/4-200	1340	130	0,35	1450	49	55	14,2	RMT-1,5	43524230
CTHT/4-225	1360	170	0,50	2100	53	59	17	RMT-1,5	43524240
CTHT/4-250	1400	300	0,80	3100	57	62	28	RMT-1,5	43524250
CTHT/4-315	1410	620	1,50	4900	60	66	32	RMT-2,5	43524260
CTHT/4-400	1350	920	1,80	7000	67	73	42,5	RMT-2,5	43524270
CTHT/4-450	1440	2000	4,60	10200	71	76	67	F-022-2	43524280
SILNIKI SZEŚCIOBIEGUNOWE TRÓJFAZ0WE
CTHT/6-200	950	80	0,24	970	38	45	14,2	RMT-1,5	43524310
CTHT/6-225	900	90	0,23	1400	42	48	17	RMT-1,5	43524320
CTHT/6-250	950	100	0,41	2000	45	52	28	RMT-1,5	43524330
CTHT/6-315	900	180	0,50	3200	49	55	32	RMT-1,5	43524340
CTHT/6-400	925	350	1,00	4500	56	62	42,5	RMT-1,5	43524350
CTHT/6-450	940	850	3,50	6900	59	66	67	F-015-2	43524360
CTHT/6-500	965	1400	4,30	10500	63	69	104	F-022-2	43524370
CTHT/6-560	950	2400	5,30	16000	66	73	118	F-022-2	43524380
CTHT/6-630	950	3700	8,30	21000	70	76	156	F-040-2	43524390
CTHT/6-710	980	6800	13,80	28900	77	83	217	F-075-2	43524400
SILNIKI OŚMIOBIEGUNOWE TRÓJFAZ0WE
CTHT/8-450	700	700	2,10	5000	55	61	67	F-007-2	43524510
CTHT/8-500	725	770	2,40	7500	55	62	104	F-007-2	43524520
CTHT/8-560	730	1100	3,60	11500	58	65	118	F-015-2	43524530
CTHT/8-630	735	1650	4,90	15000	62	69	156	F-022-2	43524540
CTHT/8-710	730	2900	7,20	21700	70	76	226	F-040-2	43524550
SILNIKI DWUBIEGOWE TRÓJFAZOWE
CTHT/4/8-225	1300/700	180/70	0,30/0,20	2100/1050	53/38	59/44	17	-	43524245
CTHT/4/8-315	1400/700	370/230	1,10/0,90	4900/2400	60/45	66/51	33	-	43524265
CTHT/4/8-400	1400/700	560/260	1,30/1,10	7000/3500	67/52	73/58	44	-	43524275
CTHT/4/8-450	1400/700	2400/600	6,10/2,50	10200/5100	71/55	76/61	69	-	43524285
CTHT/6/12-450	950/490	500/190	2,00/1,00	6900/3400	59/44	66/51	72	-	43524365
CTHT/6/12-500	980/490	1520/430	4,50/2,20	10500/5300	63/48	69/54	109	-	43524375
CTHT/6/12-560	950/480	2400/640	5,60/2,20	16000/7000	66/51	73/58	124	-	43524385
CTHT/6/12-630	960/480	4100/730	8,10/2,60	21000/10500	70/55	76/61	161	-	43524395
CTHT/6/12-710	950/450	6700/850	14,10/5,40	28900/15000	77/62	83/62	226	-	43524405

* Wartość poziomu ciśnienia akustycznego mierzona w db(A)  w odległośc 1,5m, przy wydajności 2/3 Q_max.

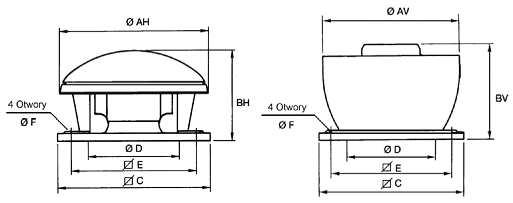

Typ	ØAH	ØAV	BH	BV	C	ØD*	E	ØF
225	561	556	383	452	435	250	330	12
250	762	750	425	522	560	355	450	12
315	762	750	469	564	560	355	450	12
400	850	850	532	608	630	400	535	12
450	962	950	713	741	710	500	590	14
500	1214	1216	824	832	905	630	750	14
560	1214	1216	874	832	905	630	750	14
630	1336	1327	1029	1053	1100	710	840	14
710	1336	1485	1127	1161	1100	710	840	14

* - Nominalna średnica sugerowanego przewodu wentylacyjnego

Wentylacja wywiewna magazynów, hal sklepowych i przemysłowych, budynków gospodarczych w rolnictwie, etc. Ze względu na wysoką odporność temperaturową zalecane zwłaszcza jako odciągi z nad rusztów, z okapów w przemyśle mięsnym oraz gastronomii. Do odciągów pary wodnej i mgły z zanieczyszczeniami tłuszczowymi szczególnie polecane wentylatory z wyrzutem pionowym.
