Wentylatory » Promieniowe
GFS
Konstrukcja
Wirnik z łopatkami pochylonymi do przodu, zgrzewany z nierdzewnej blachy stalowej 1.4301(AISI304). Wirnik wyważany dynamicznie wg ISO 1940. Obudowa spawana z nierdzewnej blachy stalowej 1.42301(AISI304).Wentylatory standardowo wykonywane w figurze LG.
Wirnik z łopatkami pochylonymi do przodu, zgrzewany z nierdzewnej blachy stalowej 1.4301(AISI304). Wirnik wyważany dynamicznie wg ISO 1940. Obudowa spawana z nierdzewnej blachy stalowej 1.42301(AISI304).Wentylatory standardowo wykonywane w figurze LG.
Silnik
Asynchroniczny trójfazowy 230/400 50Hz lub 400V 50Hz, lub jednofazowy 230V 50hZ z kondensatorem. Silniki wykonane zgodnie ze standardami IEC 60072 i IEC 60034, posiadają znak CE. Klasa izolacji F, stopień ochrony IP55. Silniki na inne napięcie i częstotliwość, o podwyższonym stopniu ochrony, przystosowane do regulacji napięciowej lub przetwornicą
Częstotliwości, z niezależnym chłodzeniem, z czujnikami (bimetalowymi lub pozystorowymi) mogą być dostarczane na życzenie.
| Typ | Specyfikacja | P [kW] |
nznam |
U [V] |
Iznam |
Wydajność max [m3/h] |
Spręż max. [P] |
|
GFS/2-97/42-003S LG
|
230V 50Hz | 0.03 | 2800 | 230V | 0.4 | 300 | 220 |
|
GFS/2-97/42-005T LG
|
230/400V 50Hz | 0.05 | 2800 | 400Y | 0.25 | 300 | 220 |
|
GFS/2-108/42-009S LG
|
230V 50Hz | 0.09 | 2800 | 230V | 0.9 | 390 | 320 |
|
GFS/2-108/42-009T LG
|
230/400V 50Hz | 0.09 | 2800 | 400Y | 0.32 | 390 | 320 |
|
GFS/2-120/52-012S LG
|
230V 50Hz | 0.12 | 2800 | 230V | 1.0 | 560 | 410 |
|
GFS/2-120/52-012T LG
|
230/400V 50Hz | 0.12 | 2800 | 400Y | 0.35 | 560 | 410 |
|
GFS/2-133/62-018S LG
|
230V 50Hz | 0.18 | 2800 | 230V | 1.5 | 700 | 550 |
|
GFS/2-133/62-018T LG
|
230/400V 50Hz | 0.18 | 2800 | 400Y | 0.55 | 700 | 550 |
|
GFS/2-146/62-025S LG
|
230V 50Hz | 0.25 | 2800 | 230V | 1.8 | 800 | 720 |
|
GFS/2-146/62-025T LG
|
230/400V 50Hz | 0.25 | 2800 | 400Y | 0.65 | 800 | 720 |
|
GFS/2-160/62-037S LG
|
230V 50Hz | 0.37 | 2800 | 230V | 3.0 | 850 | 870 |
|
GFS/2-160/62-037T LG
|
230/400V 50Hz | 0.37 | 2800 | 400Y | 1 | 850 | 870 |
|
GFS/2-180/62-075S LG
|
230V 50Hz | 0.75 | 2800 | 230V | 4.9 | 1800 | 1050 |
|
GFS/2-180/62-075T LG
|
230/400V 50Hz | 0.75 | 2800 | 400Y | 1.9 | 1800 | 1050 |
|
GFS/2-200/74-110S LG
|
230V 50Hz | 1.1 | 2800 | 230V | 7.0 | 2350 | 1300 |
|
GFS/2-200/74-110T LG
|
230/400V 50Hz | 1.1 | 2800 | 400Y | 2.5 | 2350 | 1300 |
|
GFS/4-200/74-037S LG
|
230V 50Hz | 0.37 | 1400 | 230V | 3.1 | 1400 | 400 |
|
GFS/4-200/74-037T LG
|
230/400V 50Hz | 0.37 | 1400 | 400Y | 1.2 | 1400 | 400 |
|
GFS/2-225/104-300T LG
|
230/400V 50Hz | 3.0 | 2900 | 400Y | 6.1 | 4500 | 1600 |
|
GFS/4-225/104-055T LG
|
230/400V 50Hz | 0.55 | 1400 | 400Y | 1.7 | 2100 | 400 |
|
GFS/2-250/114-550T LG
|
400V 50Hz | 5.5 | 2900 | 400D | 10.4 | 6100 | 1750 |
|
GFS/4-250/114-075T LG
|
230/400V 50Hz | 0.75 | 1400 | 400Y | 2 | 3300 | 470 |
|
GFS/2-280/102-750T LG
|
400V 50Hz | 7.5 | 2900 | 400D | 13.9 | 7000 | 2000 |
|
GFS/4-280/102-075T LG
|
230/400V 50Hz | 0.75 | 1400 | 400Y | 2 | 3500 | 500 |
|
GFS/4-315/143-300T LG
|
400V 50Hz | 3.0 | 1400 | 400D | 6.6 | 6700 | 750 |
|
GFS/6-315/143-075T LG
|
230/400V 50Hz | 0.75 | 920 | 400Y | 2.1 | 4400 | 350 |
|
GFS/4-400/183-750T LG
|
400V 50Hz | 7.5 | 1400 | 400D | 14.6 | 11600 | 1200 |
|
GFS/6-400/183-220T LG
|
230/400V 50Hz | 2.2 | 920 | 400Y | 4.8 | 800 | 500 |
|
GFS/6-450/203-550T LG
|
400V 50Hz | 5.5 | 950 | 400D | 11.8 | 14500 | 640 |

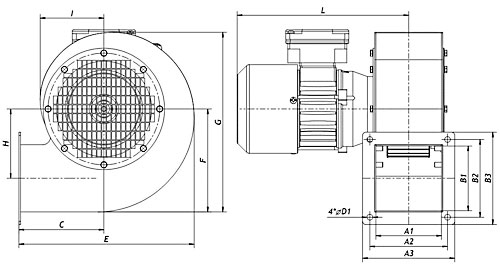

| Typ | A1 | A2 | A3 | B1 | B2 | B3 | C | D1 | E | F | G | H | I | L* |
| GFS-2-97/42-003S | 64 | 76 | 90 | 64 | 76 | 90 | 97 | 6,1 | 199 | 115 | 200 | 82 | 70 | 203 |
| GFS-2-97/42-005T | 64 | 76 | 90 | 64 | 76 | 90 | 97 | 6,1 | 199 | 115 | 200 | 82 | 70 | 203 |
| GFS-2-108/42-009S | 64 | 76 | 90 | 64 | 76 | 90 | 97 | 6,1 | 199 | 115 | 200 | 82 | 70 | 203 |
| GFS-2-108/42-009T | 64 | 76 | 90 | 64 | 76 | 90 | 97 | 6,1 | 199 | 115 | 200 | 82 | 70 | 203 |
| GFS-2-120/52-012S | 81 | 96 | 114 | 80 | 96 | 114 | 105 | 7,1 | 219 | 127 | 222 | 86 | 79 | 227 |
| GFS-2-120/52-012T | 81 | 96 | 114 | 80 | 96 | 114 | 105 | 7,1 | 219 | 127 | 222 | 86 | 79 | 229 |
| GFS-2-133/62-018S | 91 | 115 | 130 | 87 | 105 | 120 | 113 | 7,1 | 238 | 142 | 245 | 97 | 85 | 238 |
| GFS-2-133/62-018T | 91 | 115 | 130 | 87 | 105 | 120 | 113 | 7,1 | 238 | 142 | 245 | 97 | 85 | 236 |
| GFS-2-146/62-025S | 91 | 115 | 130 | 87 | 105 | 120 | 121 | 7,1 | 258 | 155 | 270 | 110 | 95 | 253 |
| GFS-2-146/62-025T | 91 | 115 | 130 | 87 | 105 | 120 | 121 | 7,1 | 258 | 155 | 270 | 110 | 95 | 238 |
| GFS-2-160/62-037S | 90 | 110 | 126 | 107 | 120 | 140 | 130 | 7,1 | 281 | 170 | 296 | 115 | 104 | 263 |
| GFS-2-160/62-037T | 90 | 110 | 126 | 107 | 120 | 140 | 130 | 7,1 | 281 | 170 | 296 | 115 | 104 | 241 |
| GFS-2-180/62-075S | 100 | 130 | 155 | 122 | 130 | 155 | 143 | 7,1 | 312 | 192 | 334 | 129 | 117 | 291 |
| GFS-2-180/62-075T | 100 | 130 | 155 | 122 | 130 | 155 | 143 | 7,1 | 312 | 192 | 334 | 129 | 117 | 279 |
| GFS-2-200/74-110S | 119 | 143 | 163 | 137 | 160 | 180 | 180 | 7,1 | 370 | 213 | 374 | 143 | 134 | 208 |
| GFS-2-200/74-110T | 119 | 143 | 163 | 137 | 160 | 180 | 180 | 7,1 | 370 | 213 | 374 | 143 | 134 | 300 |
| GFS-4-200/74-037S | 119 | 143 | 163 | 137 | 160 | 180 | 180 | 7,1 | 370 | 213 | 374 | 143 | 134 | 277 |
| GFS-4-200/74-037T | 119 | 143 | 163 | 137 | 160 | 180 | 180 | 7,1 | 370 | 213 | 374 | 143 | 134 | 255 |
* wymiary orientacyjne
| Typ | A1 | A2 | A3 | B1 | B2 | B3 | N | C1 | C2 | C3 | D1 | D2 | D3 | E1 | E2 | F | G | H | I | J | K | L |
| GFS-2-225/104-300S | 136 | 161 | 181 | 148 | 173 | 193 | 4 | 20 | 115 | 115 | 350 | 350 | 9,2 | 245 | 265 | 182 | 374 | 217 | 382 | 139 | 143 | 310 |
| GFS-4-225/104-055T | 136 | 161 | 181 | 148 | 173 | 193 | 4 | 20 | 115 | 115 | 350 | 350 | 9,2 | 245 | 265 | 182 | 374 | 217 | 382 | 139 | 143 | 290 |
| GFS-2-250/114-550T | 190 | 230 | 255 | 168 | 210 | 235 | 4 | 20 | 170 | 170 | 380 | 380 | 11 | 326 | 350 | 202 | 418 | 252 | 431 | 162 | 151 | 395 |
| GFS-4-250/114-075T | 190 | 230 | 255 | 168 | 210 | 235 | 4 | 20 | 170 | 170 | 380 | 380 | 11 | 326 | 350 | 202 | 418 | 252 | 431 | 162 | 151 | 343 |
| GFS-4-315/143-300T | 240 | 281 | 315 | 230 | 271 | 305 | 8 | 25 | 185 | 185 | 422 | 420 | 12 | 253 | 280 | 215 | 502 | 346 | 584 | 207 | 218 | 443 |
| GFS-6-315/143-075T | 240 | 281 | 315 | 230 | 271 | 305 | 8 | 25 | 185 | 185 | 422 | 420 | 12 | 253 | 280 | 215 | 502 | 346 | 584 | 207 | 218 | 433 |
| GFS-4-400/183-750T | 274 | 315 | 349 | 289 | 332 | 366 | 8 | 30 | 230 | 230 | 533 | 540 | 14 | 394 | 430 | 282 | 661 | 434 | 756 | 268 | 289 | 535 |
| GFS-6-400/183-220T | 274 | 315 | 349 | 289 | 332 | 366 | 8 | 30 | 230 | 230 | 533 | 540 | 14 | 394 | 430 | 282 | 661 | 434 | 756 | 268 | 289 | 515 |
| GFS-6-450/203-550T | 260/297 | 345 | 385 | 270/319 | 369 | 409 | 12 | 20 | 250 | 277,5 | 568 | 568 | 14 | 334 | 370 | 312 | 715 | 456 | 801 | 289 | 300 | 545 |
Promieniowy wentylator niskociśnieniowy, przeznaczony do transportu agresywnych gazów o niskim stopniu zapylenia. Znajdują zastosowanie w różnorodnych instalacjach wentylacji mechanicznej, do tłoczenia powietrza w procesach produkcyjnych, systemach wentylacji, w urządzeniach chłodniczych i klimatyzacyjnych, suszarniach, digestoriach. Znajdują zastosowanie w centralach wentylacyjnych.
