Wentylatory » Promieniowe
CBM
Konstrukcja
Wentylatory promieniowe, dwustronnie ssące z napędem bezpośrednim. Wirnik typu F z galwani-zowanej blachy stalowej. Obudowa zgrzewana z galwanizowanej blachy stalowej.
Wentylatory promieniowe, dwustronnie ssące z napędem bezpośrednim. Wirnik typu F z galwani-zowanej blachy stalowej. Obudowa zgrzewana z galwanizowanej blachy stalowej.
Silnik elektryczny
Asynchroniczny, jednofazowy 220-240V, 50Hz z kondensatorem, lub trójfazowy 230-/400V, 50Hz. Stopień ochrony IP 10, klasa izolacji B. Termiczne zabezpieczenie uzwojenia przed przeciążeniem. Silniki o wyższym stopniu ochrony oraz silniki przystosowane do bezstopniowej regulacji prędkości obrotowej mogą być dostarczone na życzenie.
|
Typ
|
nmax [obr./min] |
Pznam. [W] |
Imax [A] |
U [V] |
Wydajność max [m3/h] |
[db(A)] | Masa [kg] |
Regulator | Nr artykułu |
|
CBM 7/7 (180/180), IP E22
|
960
|
72
|
0,77
|
230
|
1395
|
55
|
9
|
REB-1; RMB-1,5 |
44520010-01
|
|
CBM 7/7 (180/180), 0.15KW
|
1350
|
147
|
1,55
|
230
|
1540
|
57
|
10
|
REB-2,5; RMB-3,5 |
44520020
|
|
CBM 9/7 (240/180), 0.12KW
|
900
|
122
|
1,3
|
230
|
2170
|
60
|
15
|
REB-2,5; RMB-1,5 |
44520030
|
|
CBM 9/7 (240/180), 0.25KW
|
920
|
247
|
2,04
|
230
|
2600
|
64
|
16
|
- |
44520040
|
|
CBM 9/9 (240/240), 0.12KW
|
850
|
122
|
2,05
|
230
|
2360
|
60
|
16
|
REB-2,5; RMB-3,5 |
44520050
|
|
CBM 9/9 (240/240), 0.25KW
|
900
|
247
|
2,23
|
230
|
2860
|
64
|
17
|
REB-2,5; RMB-3,5 |
44520060
|
|
CBM 9/9 (240/240), 0.37KW
|
1350
|
373
|
3,85
|
230
|
2770
|
66
|
19
|
REB-5; RMB-8 |
44520070
|
|
CBM 10/8 (270/200), 0.25KW
|
900
|
247
|
2,3
|
230
|
2730
|
62
|
18
|
REB-2,5; RMB-3,5 |
44520080
|
|
CBM 10/8 (270/200), 970RPM
|
970
|
373
|
4,15
|
230
|
4100
|
73
|
19
|
- |
44520090
|
|
CBM 10/8 (270/200), 0.37KW
|
1300
|
373
|
4,5
|
230
|
3280
|
67
|
21
|
- |
44520095
|
|
CBM 10/10 (270/270) 0.25KW
|
900
|
245
|
2,35
|
230
|
3080
|
60
|
20
|
REB-2,5; RMB-3,5 |
44520100
|
|
CBM 10/10 (270/270) 0.37KW
|
900
|
373
|
4,4
|
230
|
4700
|
70
|
21
|
REB-5; RMB-8 |
44520110
|
|
CBM 10/10 (270/270) 0,55 kW
|
1400
|
550
|
4,4
|
230
|
3300
|
66
|
23
|
REB-5; RMB-8 |
44520120
|
|
CBM 12/9 (320/240), 0.55KW
|
900
|
550
|
6
|
230
|
4770
|
67
|
28
|
REB-10; RMB-8 |
44520130
|
|
CBM 12/9 (320/240), 1.1KW
|
900
|
1100
|
7,1
|
400
|
6300
|
73
|
28
|
- |
44520140
|
|
CBM 12/12 (320/320), 0.55KW
|
900
|
550
|
5,3
|
230
|
4740
|
66
|
30
|
REB-10; RMB-8 |
44520150
|
|
CBM 12/12 (320/320), 1.1KW
|
900
|
1100
|
7,3
|
400
|
7420
|
74
|
30
|
- |
44520160
|
|
CBM 15/15 (380/380), 2.2KW
|
920
|
2200
|
8,8
|
400
|
8950
|
72
|
45
|
REB-1 |
44520170
|
|

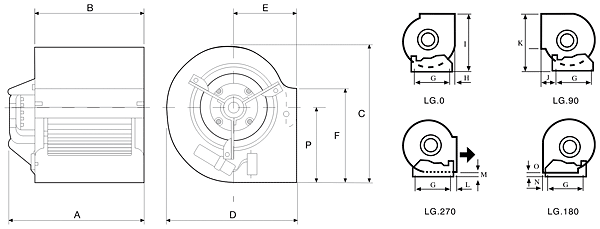

Typ
|
A | B | C | D | E | F | G | H | I | J | K | L | M | N | 0 | P |
|
CBM-7/7 6P (72W)
|
270
|
233 | 327 | 308 | 145 | 207 | 225 | 47,6 | 314 | 57 | 333 | 28 | 16,4 | 8,6 | 6 | 187 |
|
CBM-7/7 4P (147W)
|
284
|
233
|
327
|
308
|
145
|
207
|
225
|
47,6
|
314
|
57
|
333
|
28
|
16,4
|
8,6
|
6
|
187
|
|
CBM-9/7 6P (122W)
|
306
|
234 | 390 | 381 | 184 | 260 | 296 | 34,5 | 382 | 69 | 395,5 | 68,5 | 39 | 34,5 | 6 | 221 |
|
CBM-9/7 6P (245W)
|
318
|
234 | 390 | 381 | 184 | 260 | 296 | 34,5 | 382 | 69 | 395,5 | 68,5 | 39 | 34,5 | 6 | 221 |
|
CBM-9/9
(122W/6P-245W/6P-373W/4P) |
348
|
300 | 390 | 381 | 184 | 260 | 296 | 34,5 | 382 | 69 | 395,5 | 68,5 | 39 | 34,5 | 6 | 221 |
|
CBM-10/8 (245W/6P-373W/4P)
|
328
|
267 | 443 | 423 | 200 | 288 | 339 | 39 | 427 | 67 | 451,5 | 67 | 40 | 39 | 8 | 249 |
|
CBM-10/8 6P (373W)
|
367
|
267 | 443 | 423 | 200 | 288 | 339 | 39 | 427 | 67 | 451,5 | 67 | 40 | 39 | 8 |
249 |
|
CBM-10/10 6P (245W)
|
377
|
333 | 443 | 423 | 200 | 288 | 339 | 39 | 427 | 67 | 451,5 | 67 | 40 | 39 | 8 | 249 |
| CBM-10/10 6P (373W) | 418 | 333 | 443 | 423 | 200 | 288 | 339 | 39 | 427 | 67 | 451,5 | 467 | 40 | 39 | 8 | 249 |
|
CBM-10/10 4P (550W)
|
430
|
333 | 443 | 423 | 200 | 288 | 339 | 39 | 427 | 67 | 451,5 | 67 | 40 | 39 | 8 | 249 |
|
CBM-12/9 6P (550W)
|
419
|
311 | 521 | 490 | 229 | 341 | 407 | 40,5 | 496,5 | 69,5 | 528,5 | 69,5 | 38,5 | 41,5 | 4,5 | 293 |
|
CBM-T-12/9 6P (1100W)
|
416
|
311 | 521 | 490 | 229 | 341 | 407 | 40,5 | 496,5 | 69,5 | 528,5 | 69,5 | 38,5 | 41,5 | 4,5 | 293 |
|
CBM-12/12 6P (550W)
|
459
|
396 | 521 | 490 | 229 | 341 | 407 | 40,5 | 496,5 | 69,5 | 528,5 | 69,5 | 38,5 | 41,5 | 4,5 | 293 |
|
CBM-T-12/12 6P (1100W)
|
460
|
396 | 521 | 490 | 229 | 341 | 407 | 40,5 | 496,5 | 69,5 | 528,5 | 69,5 | 38,5 | 41,5 | 4,5 | 293 |

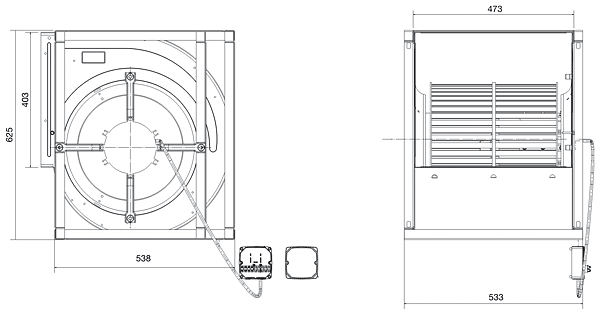

| Wymiary CBM 380/380 [mm] |
 |
Centrale wentylacyjne i klimatyzacyjne, chłodzenie szaf sterowniczych, modułów elektrycznych, elementów maszyn, nawiew w procesach technologicznych, etc.
