NA ZDJĘCIU PRZEDSTAWIONO WENTYLATOR W WYKONANIU SPECJALNYM CBP-RC

WERSJA STANDARDOWA NIE POSIADA RAMY.

Zastosowanie
Centrale wentylacyjne i klimatyzacyjne, chłodzenie szaf sterowniczych, modułów elektrycznych, elementów maszyn, nawiew w procesach technologicznych, etc.

Konstrukcja
Wentylatory promieniowe, dwustronnie ssące przeznaczone do napędu pasowego. Wirnik typu F z galwanizowanej blachy stalowej. Obudowa zgrzewana z galwanizowanej blachy stalowej.

Typ	Prędkość obrotowa (max) [obr./min]	Wydajność max [m3/h]	Masa [kg]	Nrart.
CBP-7/7 (180/180)	2400	2800	7	44023010
CBP-9/7 (240/180)	2400	6000	10	44023020
CBP-9/9 (240/240)	2200	7000	11	44023030
CBP-10/8 (270/200)	1800	6500	12	44023040
CBP-10/10 (270/270)	1800	7000	13	44023050
CBP-12/9 (320/240)	1600	8000	16	44023060
CBP-12/12 (320/320)	1400	10000	17	44023070
CBP-15/15 (380/380)	1300	16000	22	44023080
CBP-18/18 (460/460)	1000	22000	33	44023090

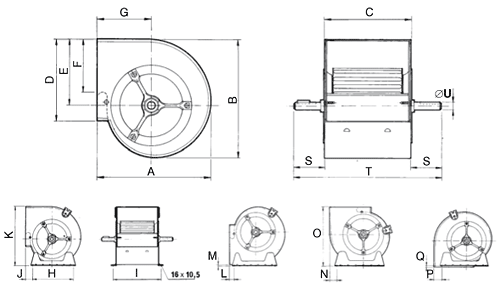

Typ	A	B	C	D	E	F	G	H	I	J	K	L	M	N	0	P	Q	S	T	ØU
CBP-7/7 (180/180)	307	321	232	222	180	148	146	227	259	18	328	18	4	33	310	17	4	49,0	330	20
CBP-9/7 (240/180)	380	392	232	260	218	180	184	297	259	67	395	67	36	33	383	35	7	79,0	390	20
CBP-9/9 (240/240)	380	392	300	260	218	180	184	297	327	67	395	67	36	33	383	35	7	60,0	420	20
CBP-10/8 (270/200)	422	441	266	289	247	213	201	339	293	67	448	65	38	38	423	39	7	62,0	390	20
CBP-10/10 (270/270)	422	441	333	289	247	213	201	339	360	67	448	65	38	38	423	39	7	63,5	460	20
CBP-12/9 (320/240)	493	524	311	341	293	240	229	407	338	67	530	70	38	38	499	42	7	59,5	430	25
CBP-12/12 (320/320)	493	524	396	341	293	240	229	407	423	67	530	70	38	38	499	42	7	70,0	536	25
CBP-15/15 (380/380)	573	613	473	403	343	270	267	494	500	64	624	69	38	44	576	48	7	71,0	615	25
CBP-18/18 (460/460)	685	743	556	479	418	290	314	608	583	36	753	52	42	89	689	94	7	68,0	692	25

Centrale wentylacyjne i klimatyzacyjne, chłodzenie szaf sterowniczych, modułów elektrycznych, elementów maszyn, nawiew w procesach technologicznych, etc.
