Akcesoria elektryczne » Regulatory prędkości, transformatory
RTRE 5
Regulator transformatorowy, 5 stopniowy, z ręcznym sterowaniem, z obwodem zabezpieczenia termicznego.
Jednofazowy, pięciostopniowy regulator transformatorowy do regulacji wydatku wentylatorów z wbudowanym obwodem ochrony termicznej silnika z czujnikiem TK. Zadziałanie czujnika TK powoduje wyłączenie zasilania przez regulator. Wartość napięcia wyjściowego (na zaciskach L1 i L2) zmienia się skokowo przez przełączanie pokrętłem na czołowej ściance obudowy. Ponadto w regulatorze zamontowane jest drugie wyjście - sterujące - oznaczone „N” i „~”. Na tym wyjściu pojawia się napięcie równe zasilaniu, niezależnie od wybranego biegu. Wyjście to można użyć np. do sygnalizacji pracy, sterowania przepustnicą itd. Wyłączenie regulatora (pokrętło ustawione na „0”) powoduje odłączenie zasilania na obu wyjściach. Regulator ma dwa wejścia sterujące oznaczone TK-TK oraz RT-RT. Wejście TK-TK służy do podłączania czujnika TK silnika. Wyzwolenie TK (rozwarcie obwodu) powoduje odłączenie przez regulator zasilania na wyjściach L1-L2 oraz „N” i „~”. Reset regulatora wykonuje się przez wyłączenie (pokrętło ustawione na „0”) na około 10 s. Wejście RT-RT zmostkowane przy dostawie służy do zdalnego wyłączania regulatora. Przerwanie połączenia pomiędzy zaciskami RT-RT (np. przez termostat pokojowy) powoduje odłączenie napięcia od wyjść L1-L2 oraz „N” i „~”. Lampka na obudowie sygnalizuje pracę urządzenia. Regulator wyposażony jest w automatyczny bezpiecznik przeciążeniowy, resetowany ręcznie (przycisk u dołu obudowy). Regulatory typu RTRE mają obudowę z samogasnącego tworzywa sztucznego. Znamionowe napięcie zasilające wszystkich modeli: 230V, 50/60Hz.
Napięcia wyjściowe dla poszczególnych biegów:
Bieg 1 2 3 4 5
Napięcie [V] 80 105 130 160 230
Znamionowe napięcie zasilania 230V/50Hz.
Jednofazowy, pięciostopniowy regulator transformatorowy do regulacji wydatku wentylatorów z wbudowanym obwodem ochrony termicznej silnika z czujnikiem TK. Zadziałanie czujnika TK powoduje wyłączenie zasilania przez regulator. Wartość napięcia wyjściowego (na zaciskach L1 i L2) zmienia się skokowo przez przełączanie pokrętłem na czołowej ściance obudowy. Ponadto w regulatorze zamontowane jest drugie wyjście - sterujące - oznaczone „N” i „~”. Na tym wyjściu pojawia się napięcie równe zasilaniu, niezależnie od wybranego biegu. Wyjście to można użyć np. do sygnalizacji pracy, sterowania przepustnicą itd. Wyłączenie regulatora (pokrętło ustawione na „0”) powoduje odłączenie zasilania na obu wyjściach. Regulator ma dwa wejścia sterujące oznaczone TK-TK oraz RT-RT. Wejście TK-TK służy do podłączania czujnika TK silnika. Wyzwolenie TK (rozwarcie obwodu) powoduje odłączenie przez regulator zasilania na wyjściach L1-L2 oraz „N” i „~”. Reset regulatora wykonuje się przez wyłączenie (pokrętło ustawione na „0”) na około 10 s. Wejście RT-RT zmostkowane przy dostawie służy do zdalnego wyłączania regulatora. Przerwanie połączenia pomiędzy zaciskami RT-RT (np. przez termostat pokojowy) powoduje odłączenie napięcia od wyjść L1-L2 oraz „N” i „~”. Lampka na obudowie sygnalizuje pracę urządzenia. Regulator wyposażony jest w automatyczny bezpiecznik przeciążeniowy, resetowany ręcznie (przycisk u dołu obudowy). Regulatory typu RTRE mają obudowę z samogasnącego tworzywa sztucznego. Znamionowe napięcie zasilające wszystkich modeli: 230V, 50/60Hz.
Napięcia wyjściowe dla poszczególnych biegów:
Bieg 1 2 3 4 5
Napięcie [V] 80 105 130 160 230
Znamionowe napięcie zasilania 230V/50Hz.
| Napięcie | 230 | V |
| Rodzaj zasilania | 1 | ~ |
| Częstotliwość | 50/60 | Hz |
| Prąd | 5 | A |
| Klasa zamknięcia obudowy | 54 | IP |

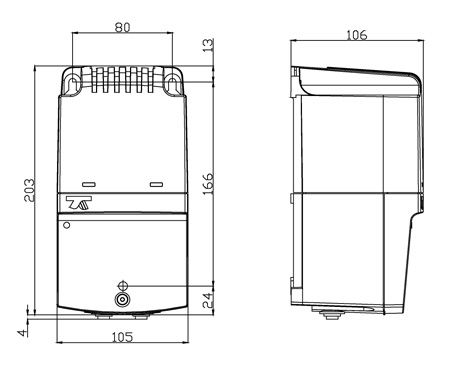

| Długość | 105 | mm |
| Wysokość | 203 | mm |
| Głębokość | 106 | mm |
| Masa | 4.2 | kg |
